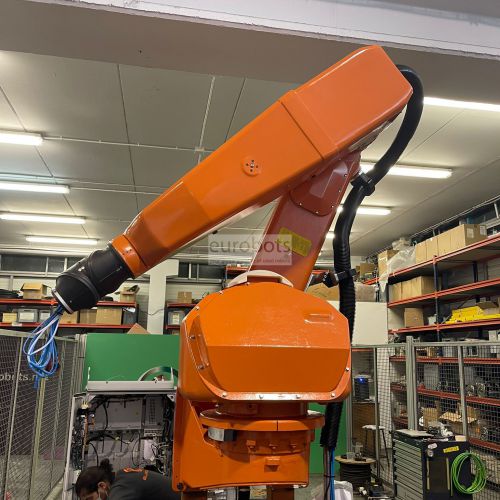

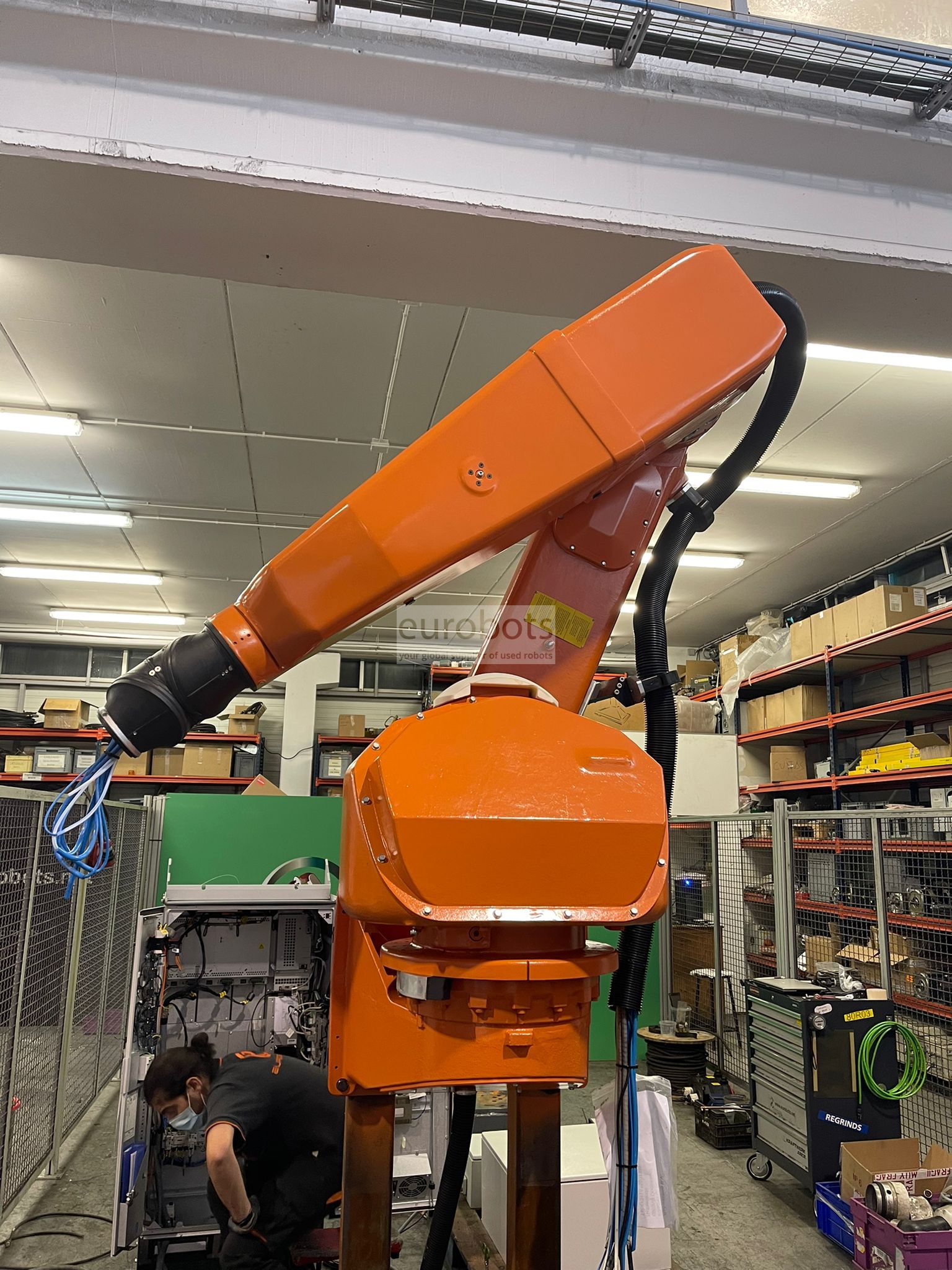

ABB IRB 5500 FlexPainter

Le FlexPainter IRB 5500 a été conçu pour les peintures d’extérieur avec un degré de protection IP67, comprenant des vannes de changement de couleur avec un maximum de 32 couleurs en circulation, intégrées dans le bras de processus du robot. Deux pompes également, alimentées par des servomoteurs intégrés, 64 vannes pilotes, une commande à jet d'air double format et une régulation en boucle fermée, une commande en boucle fermée de la vitesse de la cloche et une commande haute tension - entièrement intégrées. Son système IPS intégré (basé sur la combinaison du contrôle de processus et du contrôle de mouvement) est une caractéristique spécifique qui permet une réduction encore plus importante de la peinture. C'est la solution de robot de peinture la plus efficace et la plus flexible.

Avantage:

  • Obtenez un retour sur investissement plus rapide
  • Améliore la fiabilité du système d'automatisation dans son ensemble
  • Augmente la flexibilité des nouveaux processus et des nouveaux modèles de véhicules
  • Réduit la taille et l'impact environnemental des cabines de peinture robotisées
  • Réduit la longueur et la largeur requises de la cabine pour le système de peinture robotique
  • Réduit le volume d'air pour la ventilation
  • Réduit les émissions du système d'extraction
  • Réduit les efforts de planification des équipes, à la fois en termes de temps et de personnel

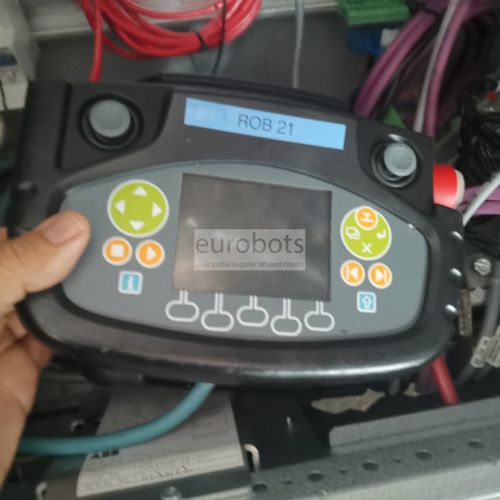

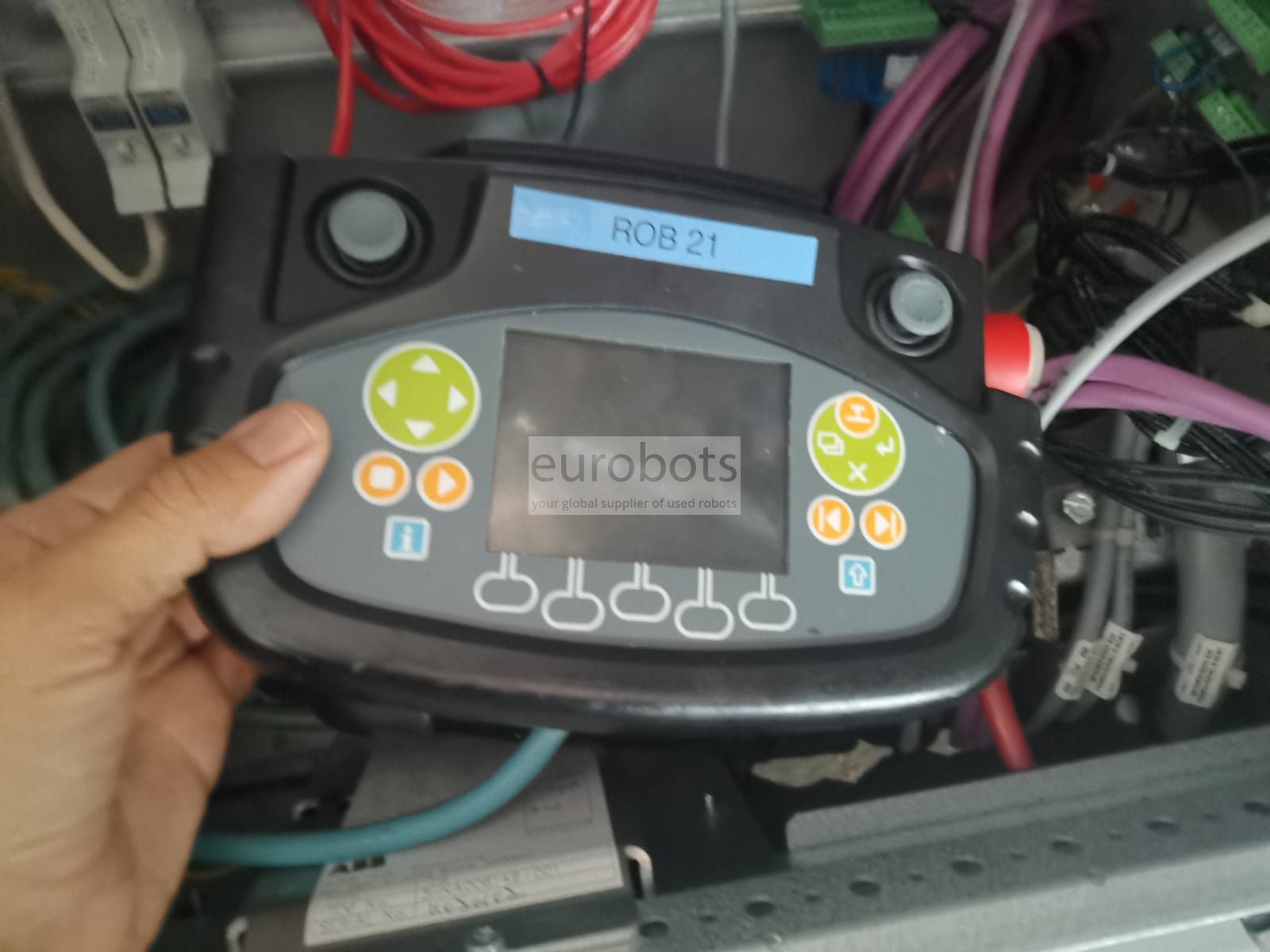

L'IRC5P est le système de commande de robot de peinture de la dernière génération spécifiquement conçu pour l'atelier de peinture. Les éléments clés de son interface utilisateur conviviale sont le nouveau FlexPaint Pendant certifié Exi avec prise en charge multilingue et le logiciel PC personnalisable pour la supervision de cellules de peinture, RobView 5.
L'IRC5P contrôle à la fois le processus de peinture et le mouvement du robot, ce qui vous permet de réaliser des économies substantielles.

Caractéristiques principales

Charge maximale du robot: 13 kg
Extension: 3790mm
Répétabilité statique 0.15 mm

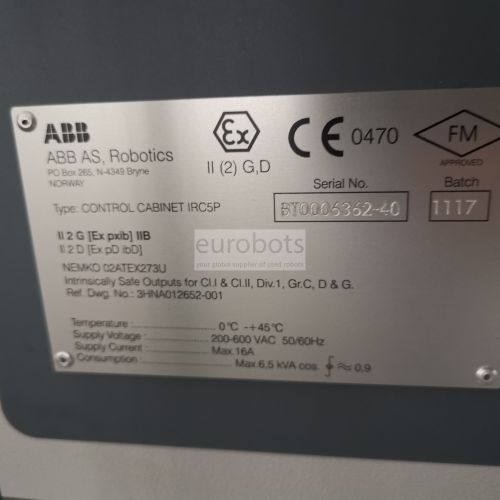

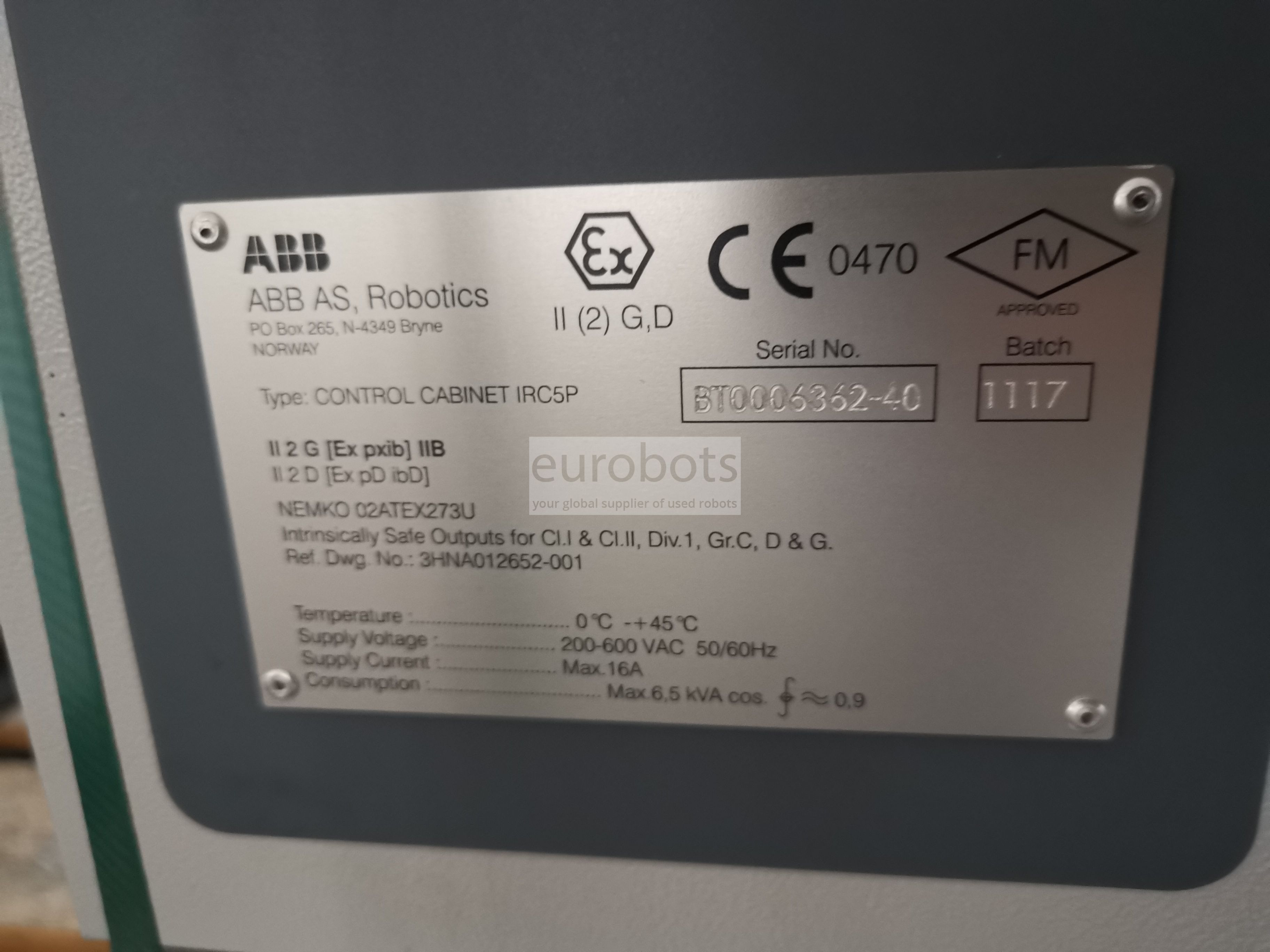

Contrôleur: IRC5P

Vitesse de mouvement du robot

Axes 1, 2 et 3: 100º / s
Axe 4 - Rotation du poignet: 465º / s
Axe 5 - Coude du poignet: 350º / s
Axe 6 - Rotation de la bride du poignet: 535º / s

Enveloppe de travail du poignet: ± 140º

Applications

La peinture
