Motoman HP20 RD Dx100

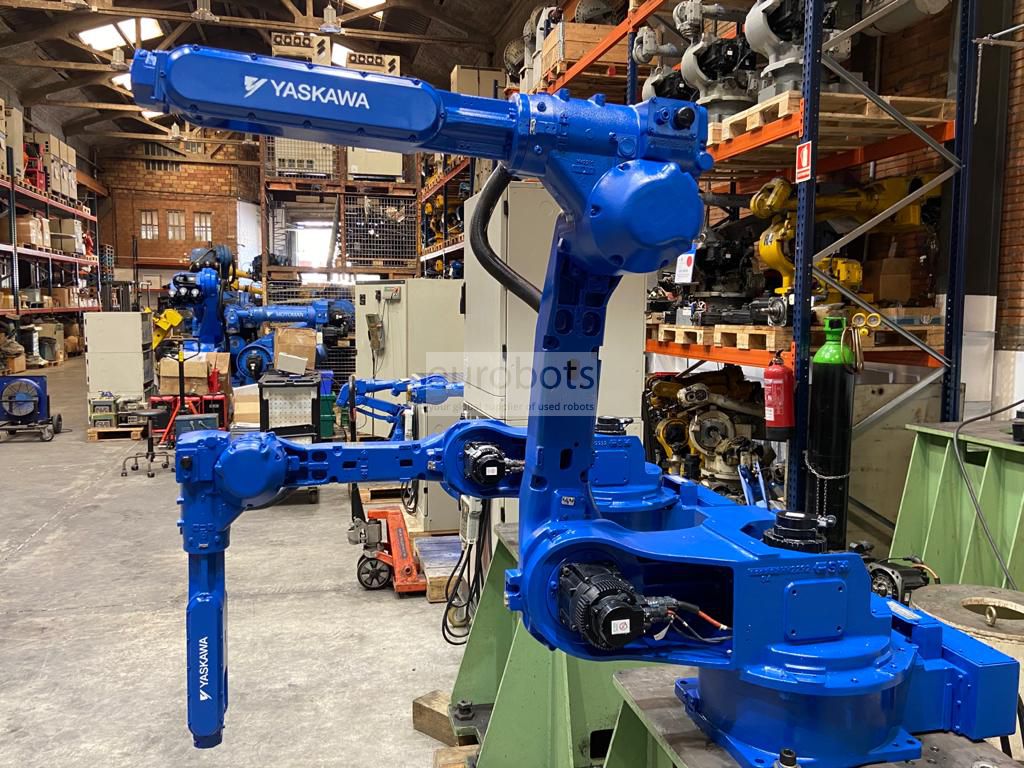

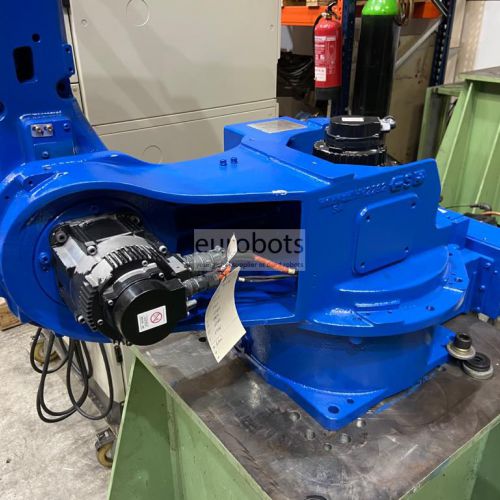

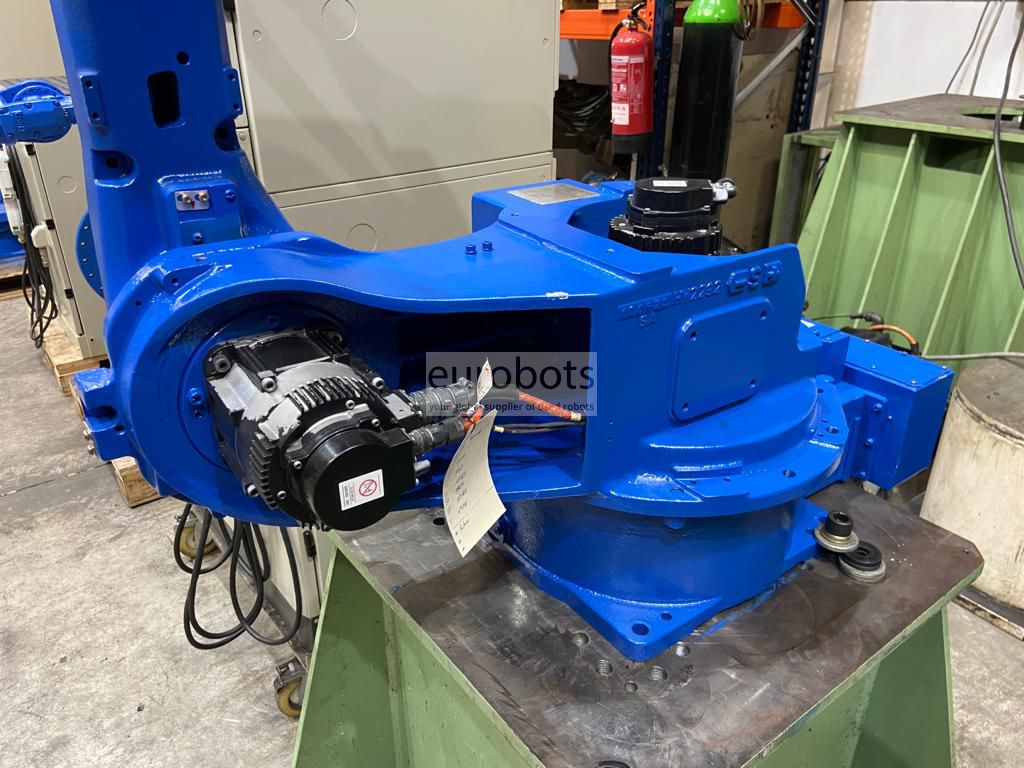

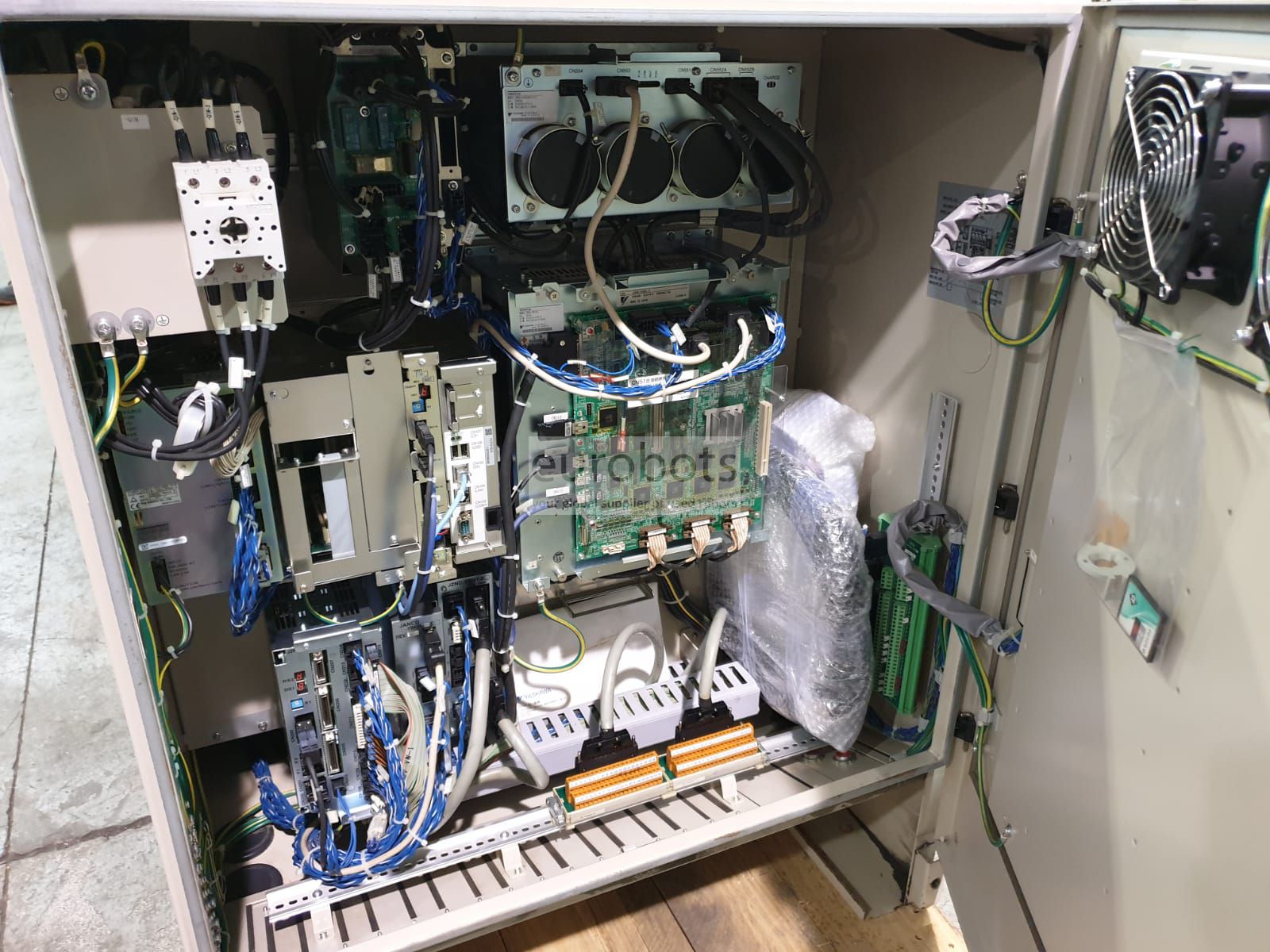

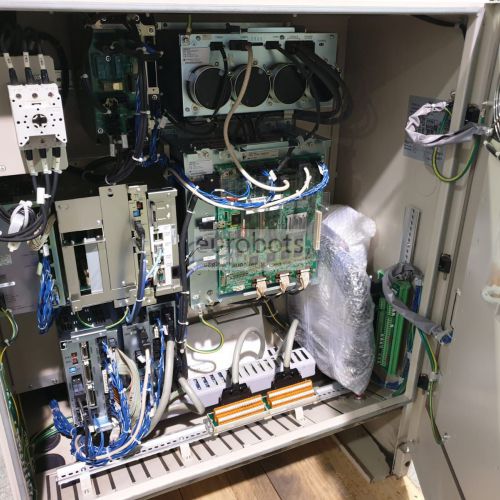

Le Motoman HP20RD est un bras de robot monté sur étagère. Cette version montée sur étagère du HP20D a un design puissant, avec une base, une taille et un bras minces, qui lui permettent de se rapprocher de la fixation de la pièce à travailler, améliorant ainsi l'accessibilité aux pièces et aux produits, en particulier lors d'applications de moulage par injection. Il a une extension de 2017 mm avec une charge utile de 20 kg, il utilise le contrôleur DX100.

Spécifications du robot

Axes: 6
Charge utile: 20,00 kg
H-Reach: 2017.00mm
Répétabilité: ± 0,0600 mm
Masse du robot: 293,00 kg
Structure: Articulé
Montage: Sol

Vitesse de mouvement du robot

J1 180 ° / s (3,14 rad / s)
J2 175 ° / s (3,05 rad / s)
J3 187 ° / s (3,26 rad / s)
J4 400 ° / s (6,98 rad / s)
J5 400 ° / s (6,98 rad / s)
J6 600 ° / s (10,47 rad / s)

Applications

Soudage à arc , Tendance de la presse , Palettisation , Chargement et déchargement de pièces , Usinage , Manipulation des pièces , La mesure , Assemblage de pièces

Diagrammes
