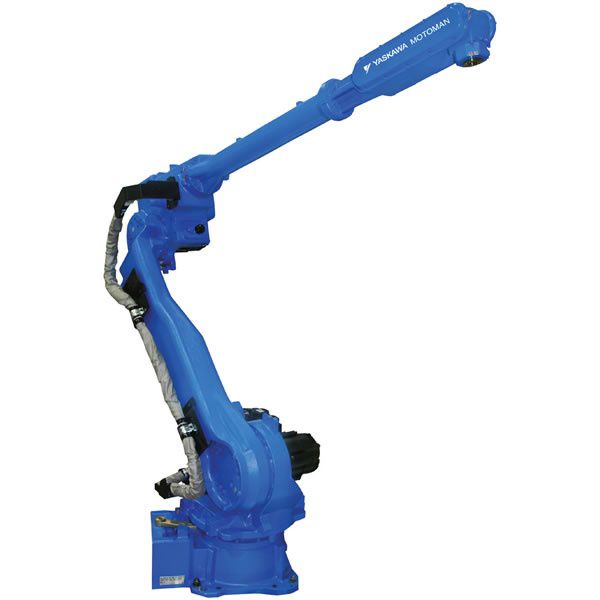

Motoman MH50 II-20

En attente de plus de stock

Le robot MH50 II-20, avec sa conception à longue portée, sa grande vitesse et sa grande capacité de charge, offre des performances élevées pour le soudage à l'arc, le revêtement, la distribution, la découpe de matériaux et la manutention. Grâce à son interférence radio courte, il permet au robot de travailler avec des pièces de travail et d'autres robots.

Contrôleur DX200
DX200 est l'un des contrôleurs d'architecture système robustes de haute fiabilité et d'efficacité au niveau du système pour les cellules de travail robotiques. Variété de connexions réseau de bus de terrain. Les zones d'interférence dynamiques protègent le bras du robot et permettent une prévention avancée des collisions. Permet jusqu'à trois axes auxiliaires / externes et peut être monté à distance. fournit:
Flexibilité d'application
Haute productivité
Coûts d'intégration minimaux
Flexibilité d'application
Fiabilité et efficacité énergétique accrues.
Capacité de maintenance améliorée, temps de réparation moyen réduit (MTTR).
Unité de sécurité fonctionnelle de niveau de performance (FSU) de catégorie 3.
Contrôle de plusieurs robots de jusqu'à 8 robots / 72 axes avec un mouvement synchronisé entre les appareils.
Le contrôle avancé du mouvement du robot (ARM) permet une planification de la productivité et des trajectoires.
Pendentif petit et léger avec écran tactile couleur de programmation Windows® CE avec plusieurs possibilités de visualisation de la fenêtre.
Principales spécifications

Charge maximale du robot: 20 kg
Nombre d'axes: 6
Portée horizontale maximale: 3 106 mm
Portée verticale maximale: 5 585 mm
Répétabilité: ± 0,15 mm
Contrôleur: DX200

Plage de mouvement (°)

Axe S: ± 180 °
Axe L: + 135 ° / - 90 °
Axe U: + 251 ° / -160 °
Axe R: ± 190 °
Axe B: + 230 ° / -50 °
Axe T: ± 360 °

Vitesse maximale (° / s)

Axe S: 180 ° / s
Axe L: 178 ° / s
Axe U: 178 ° / s
Axe R: 400 ° / s
Axe B: 400 ° / s
Axe T: 600 ° / s

Applications de robot

Soudage à l'arc
Appuyez sur tendant
Machine à tendre
Manipulation du matériel
Dispensing
Coupe de matière
enrobage

Applications

Soudage à arc , Tendance de la presse , Manipulation des pièces
