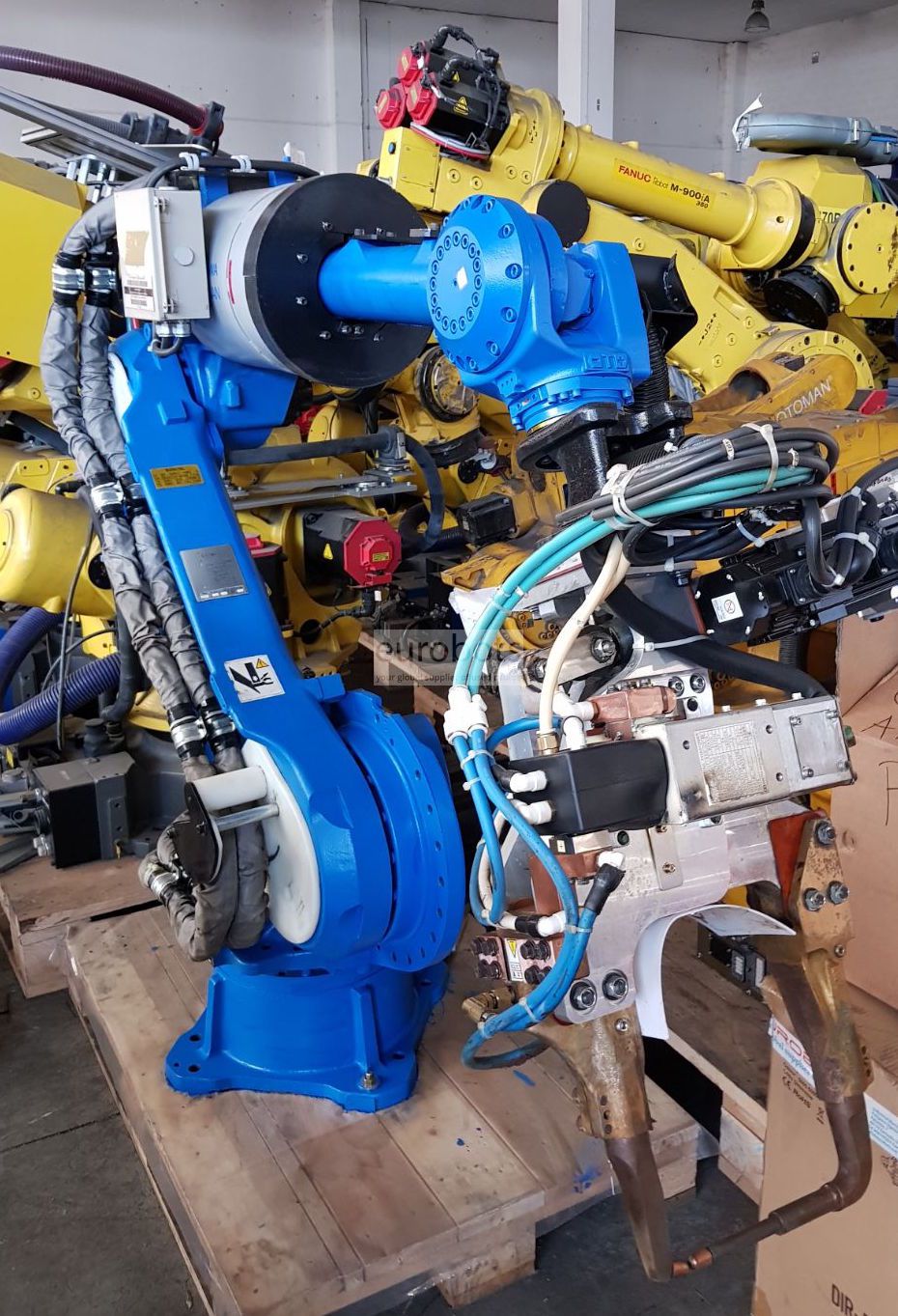

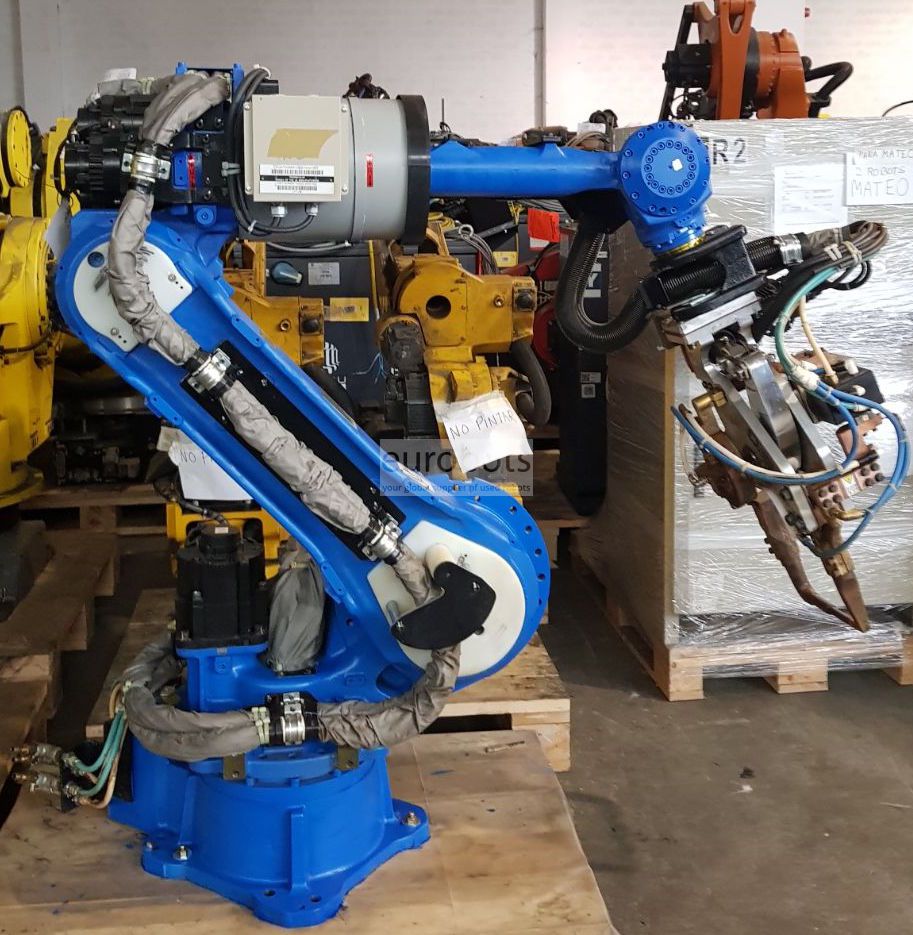

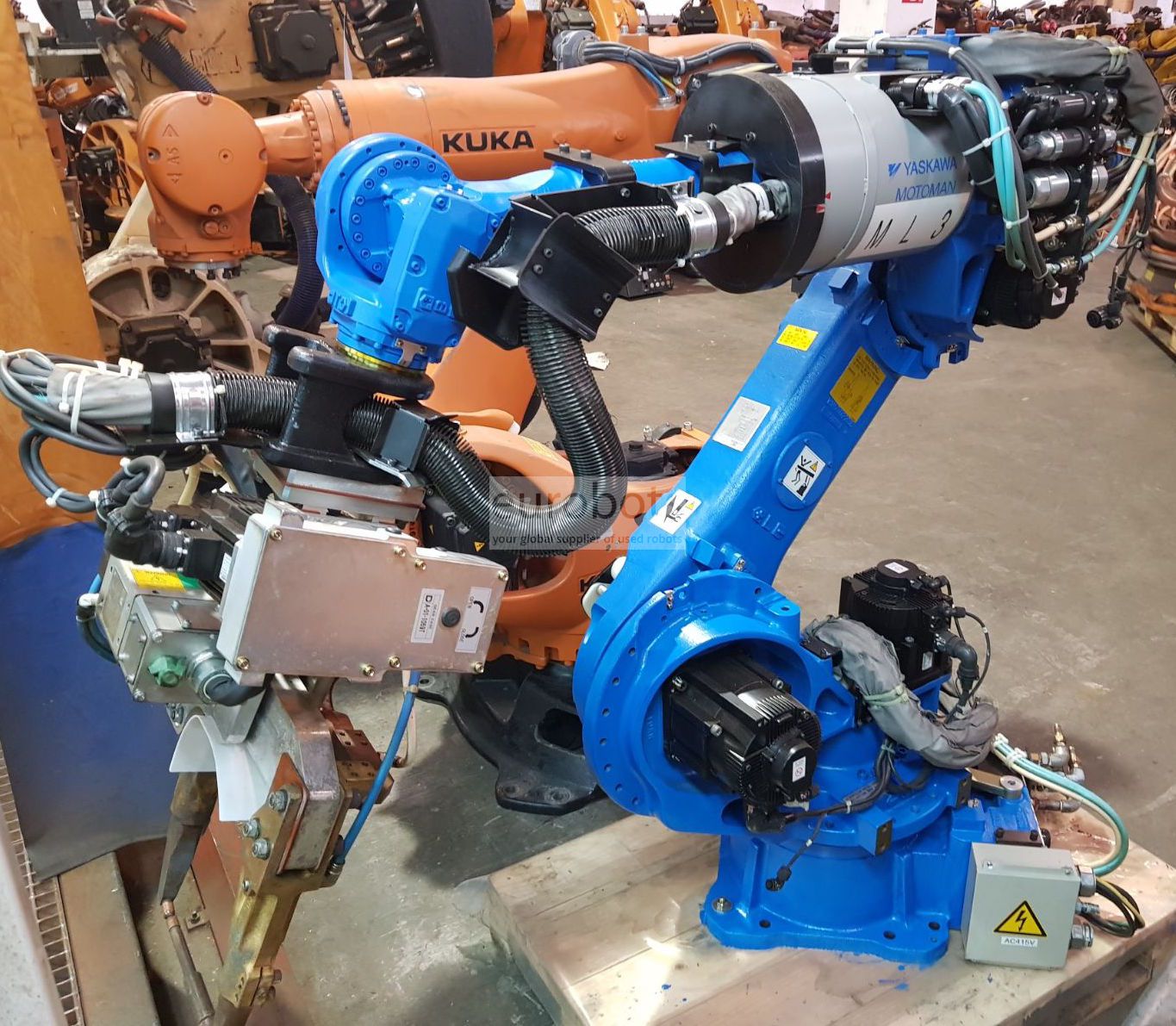

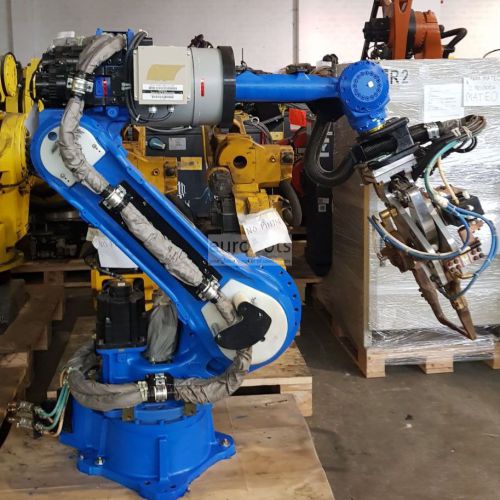

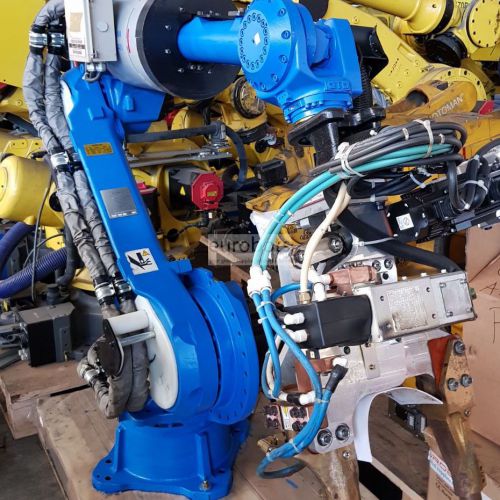

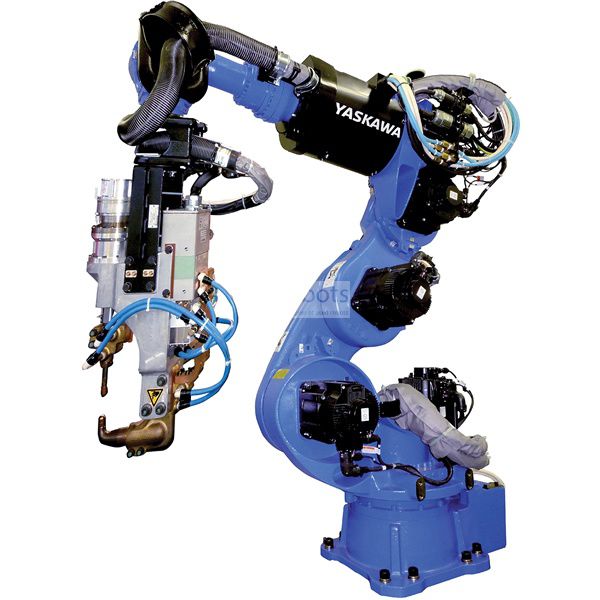

Robot de soudage par points Motoman MS80W (SW)

En attente de plus de stock

Structure compacte MS80W (SW) pour les applications de soudage par points, idéale pour le placer à proximité de pièces à travailler et d'autres robots pour des conceptions flexibles et à haute densité, offre des économies d'énergie de 50% combinées avec un pistolet DC plus léger et plus efficace et a des vitesses 43% plus rapides que le robot à grande charge pour des cycles réduits. La portée de son bras inférieur mobile vous permet de monter le robot sur une étagère.

Caractéristiques du contrôleur DX100

Contrôleur compact DX100 de Yaskawa avec structure et contrôle de processus avancés, offrant une plus grande liberté à l'utilisateur même dans le concept d'une cellule automatisée:

• Système de contrôle multirobot avec jusqu'à 8 robots / 72 axes de mouvement coordonnés.

• Architecture PC robuste, qui fournit un contrôle au niveau du système pour les cellules de travail robotiques.

• Connexions à l'arrière de l'armoire de commande pour optimiser l'espace intérieur

• Traitement logique à relais intégré; 4096 adresses d'E / S

• Variété de connexions réseau bus de terrain

• Connexion au serveur haut débit

• Les panneaux I / F (10) montrent l'IHM sur le pendentif

• Advanced Robot Motion Control (ARM) pour une productivité accrue et un temps d'apprentissage minimal

• Économie d'énergie jusqu'à 25%

• Temps de réparation (MTTR)

• Maintenance facile avec fonction pour vérifier l'état du réducteur, fonction de durée de vie du diagnostic matériel, résolution améliorée des problèmes et récupération des alarmes

• Un emplacement pour flash compact et un port USB facilitent les sauvegardes de mémoire

• Le petit et léger pendentif de programmation Windows® CE possède un écran tactile couleur avec une capacité d'affichage multi-fenêtres.

Spécifications principales

Charge maximale du robot: 80 kg
Nombre d'axe: 6
Portée horizontale maximale: 2061 mm
Portée verticale maximale: 3 751 mm
Répétabilité: ± 0,07 mm
Contrôleur: DX100

Gamme de mouvement (°)

Axe S: ± 180 °
Axe L: + 155 ° / -90 °
Axe U: + 160 ° / -185 °
Axe R: ± 205 °
Axe B: ± 120 °
Axe T: ± 180 °

Vitesse maximale (° / s)

Axe S: 170 ° / s
Axe L: 140 ° / s
Axe U: 160 ° / s
Axe R: 230 ° / s
Axe B: 230 ° / s
Axe T: 350 ° / s

Applications robotiques

Soudage par points

Applications

Soudage à arc , Soudage par points , Soudage des goujons
