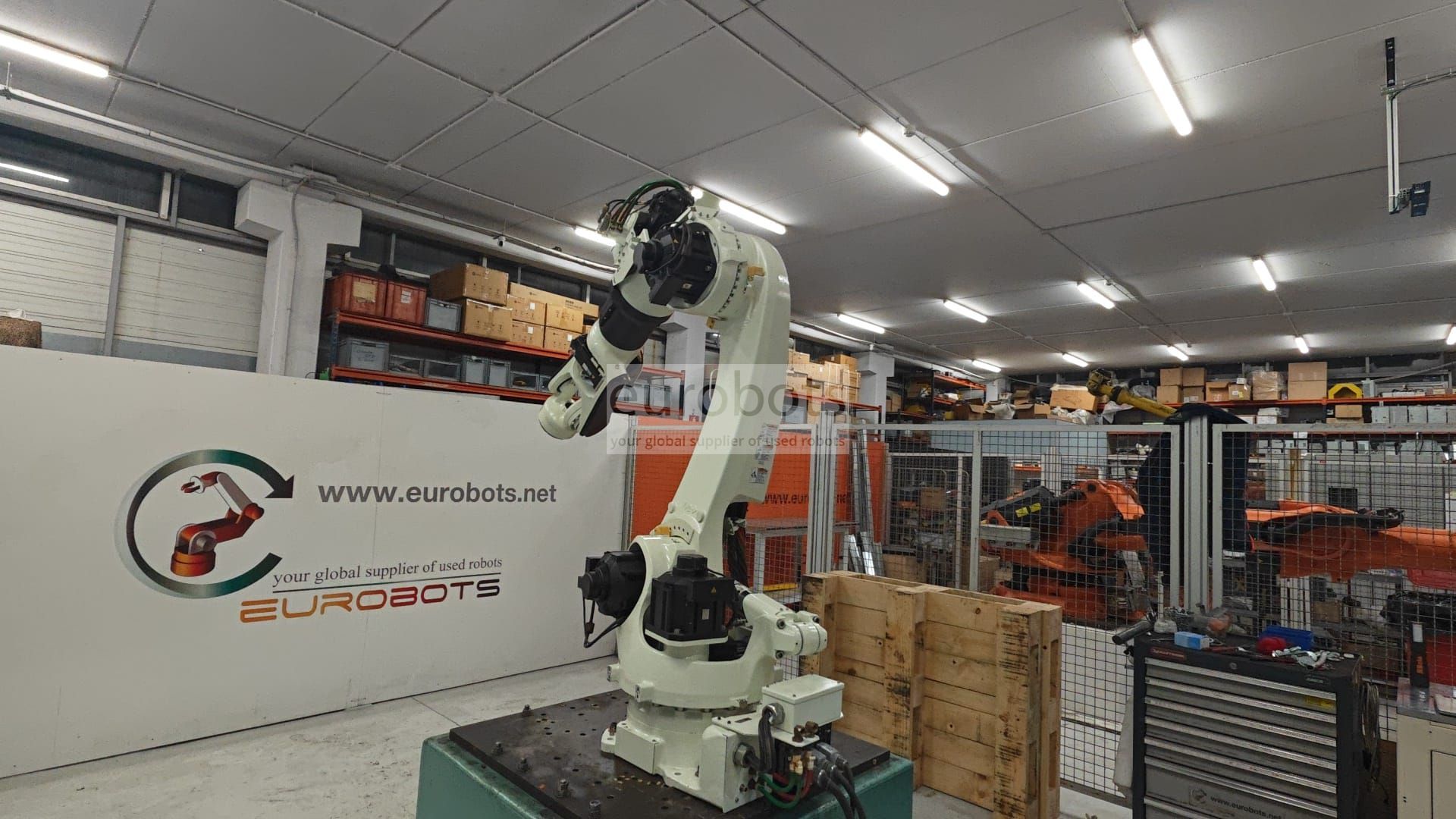

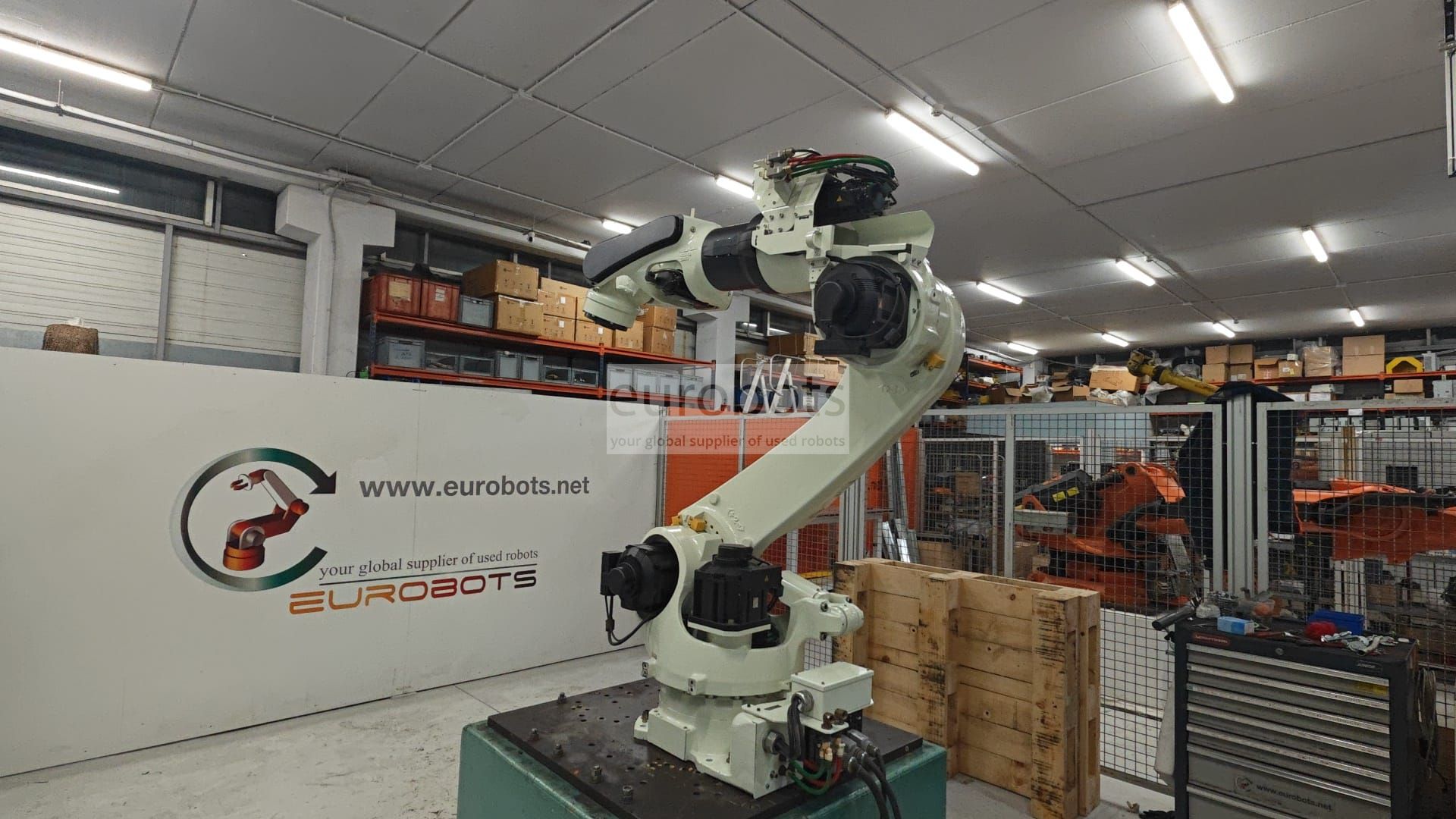

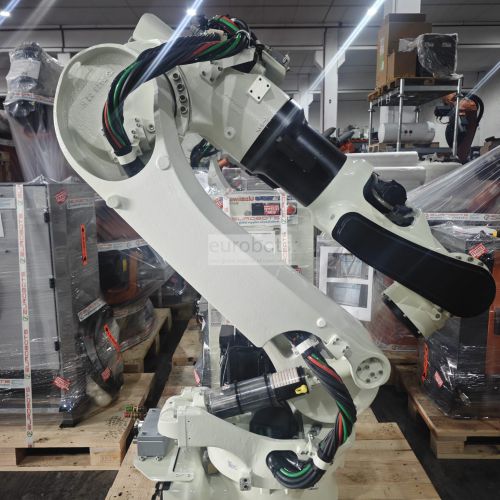

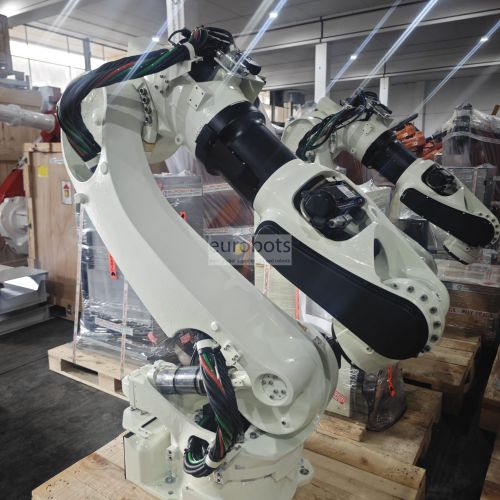

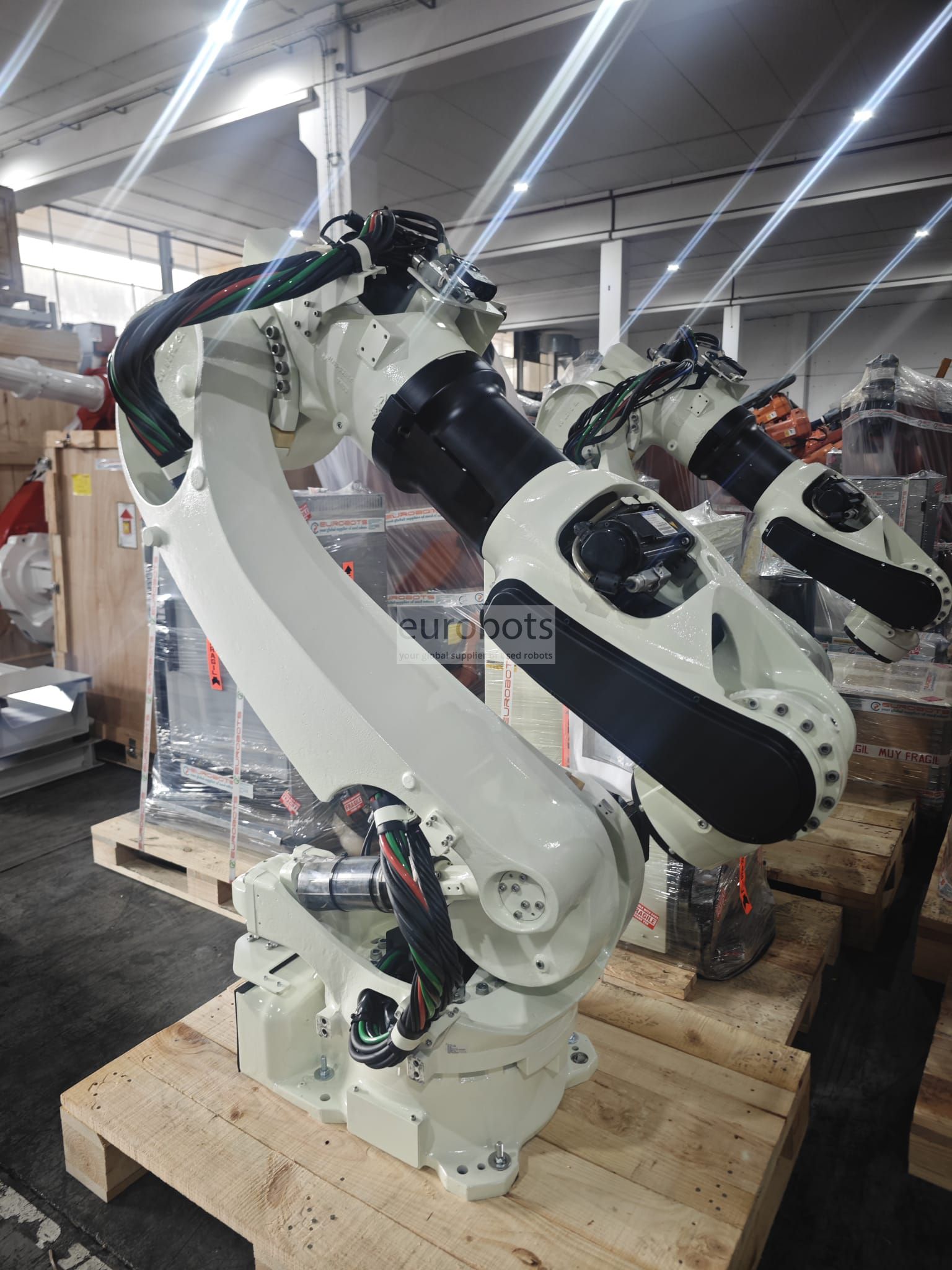

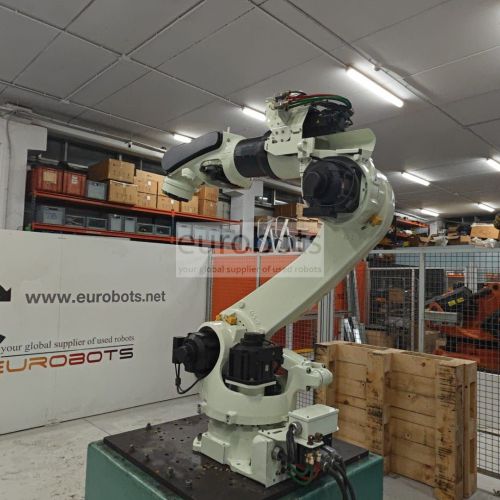

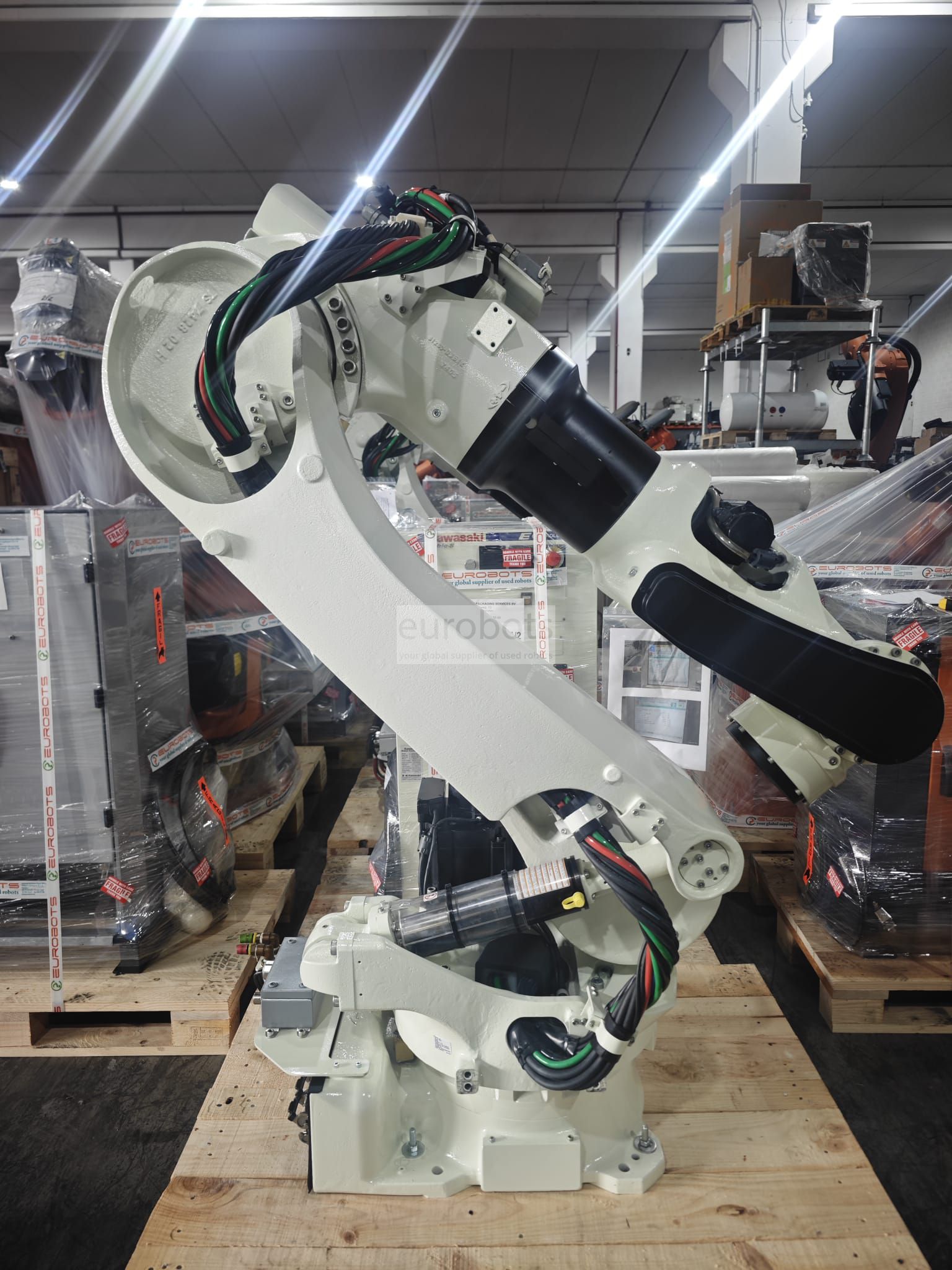

Kawasaki BX200L

Le BX200L est un robot conçu pour le soudage de points à grande vitesse avec des moteurs robustes, un mouvement de séquence optimisé par des pistolets à souder, un contrôle pour améliorer l'accélération et la décélération permettant des cycles courts et des performances élevées. Ce robot permet de gagner de la place grâce à son faible encombrement et à son bras mince qui permettent une installation dans des applications de "haute densité". Il est adapté pour les gros pistolets de soudage.

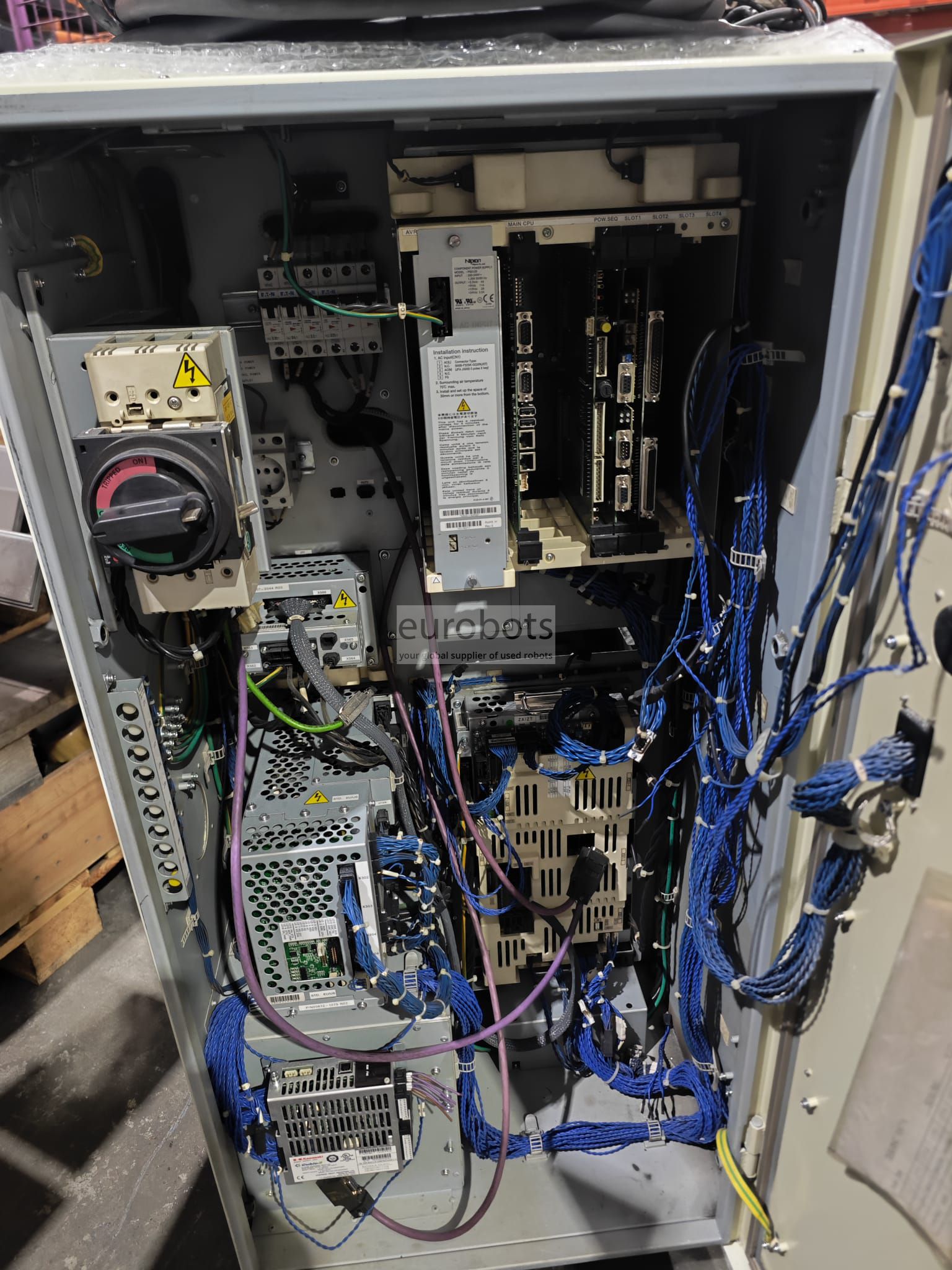

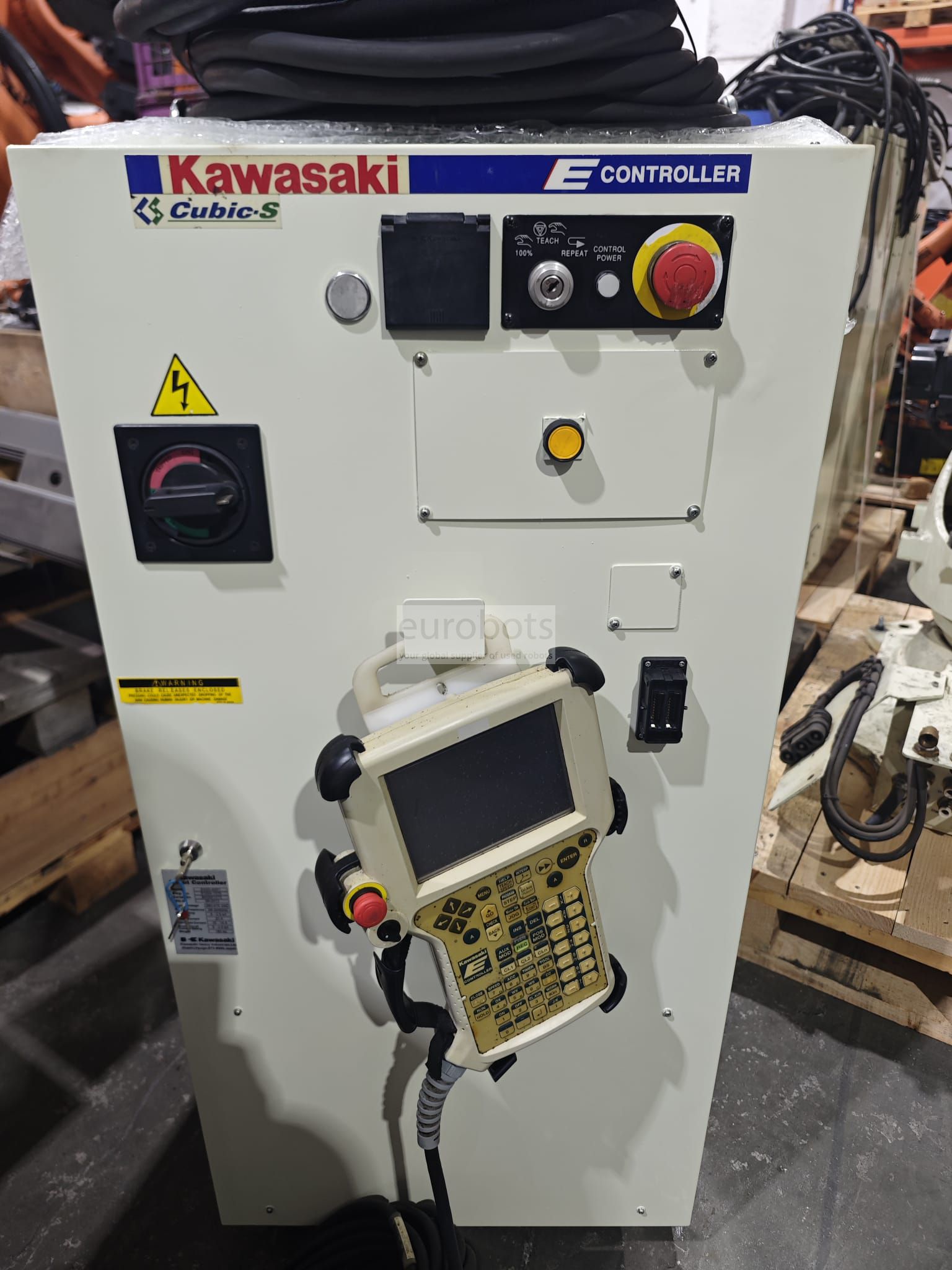

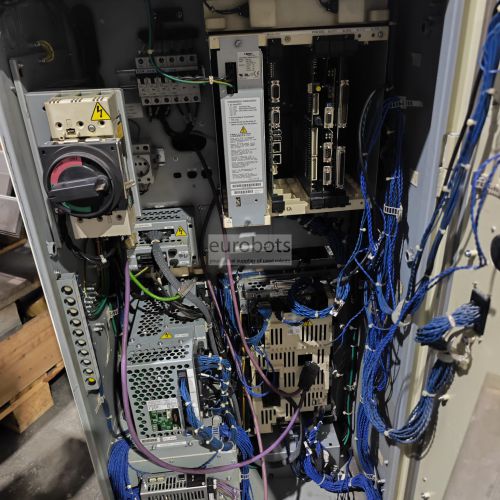

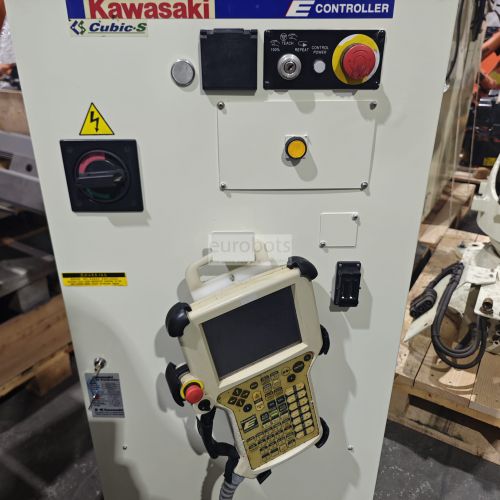

Contrôleur E

Les contrôleurs E sont compacts, fiables et de haute performance, ont une technologie de pointe dans le processeur permettant une plus grande productivité et un contrôle de la trajectoire. Large gamme d'applications industrielles supportées par la technologie Kawasaki AS qui utilise un langage de programmation assurant le contrôle de séquence; expansion possible jusqu'à 10 axes externes pour le contrôle complet de 16 axes. Facilité d'entretien et de diagnostic grâce à ses composants modulaires et ses câbles limités.

  • Idéal pour la tension de distribution d'énergie primaire de chaque région
  • Plus grande capacité d'expansion
  • Structure fermée avec système de refroidissement indirect
  • Système de servo numérique
  • Canaux d'E / S 32 (max128)
Principales spécifications

Charge maximale du robot: 200 kg
Nombre d'axes: 6
Portée horizontale maximale: 2 597 mm
Portée verticale maximale: 3 420 mm
Répétabilité: ± 0,2 mm
Contrôleur: E32

Plage de mouvement (°)

Axe JT1: ± 160 °
Axe JT2: + 76 ° / -60 °
Axe JT3: + 90 ° / -75 °
Axe JT4: ± 210 °
Axe JT5: ± 125 °
Axe JT6: ± 210 °

Vitesse maximale (° / s)

Axe JT1: 105 ° / s
Axe JT2: 90 ° / s
Axe JT3: 100 ° / s
Axe JT4: 120 ° / s
Axe JT5: 120 ° / s
Axe JT6: 200 ° / s

Applications de robot

Adhésion par points de friction
Machine Tending
Manipulation du matériel
Enlèvement de matière
Soudage par points
Soudage par points
Piédestal de soudure par points
Manipulation du matériel

Applications

Soudage par points , Tendance de la presse , Palettisation , Chargement et déchargement de pièces , Usinage , Manipulation des pièces , La mesure , Assemblage de pièces , Découpe au laser , Soudage laser Nd-Yag , Collage - Collage adhésif , Soudage des goujons , Découpe plasma , Education , cellule de fraisage
