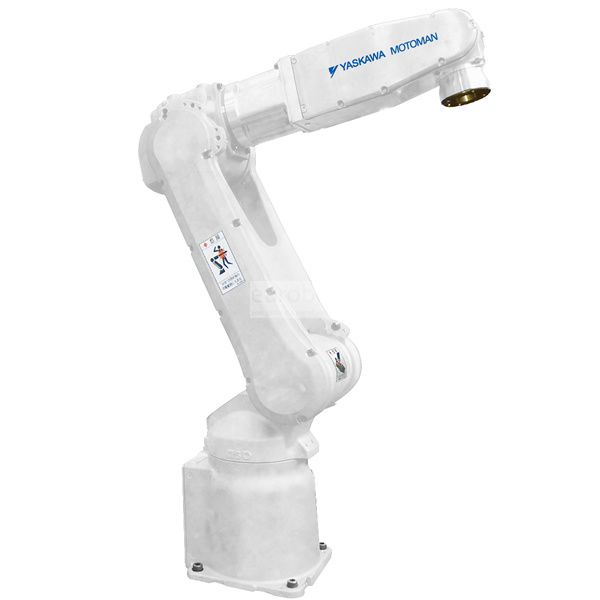

Motoman MH5LS II

En attente de plus de stock
Le robot MH5LS II au design léger et compact avec une capacité de charge de 5 kg et une portée de bras de 895 mm peut être installé au mur, au plafond ou sur une table. La distance raccourcie entre l'axe B et l'axe T améliore la capacité de charge avec des moments d'inertie élevés. Ils conviennent à un large éventail de tâches, de l'assemblage de petites pièces à l'emballage de boîtes à haute vitesse et de soudage à l'arc.
Contrôleur MLX200
Ce contrôleur d'architecture avancé avec un matériel simplifié élimine la redondance et minimise le temps et la complexité de la configuration tout en optimisant la fiabilité du système. Il ne nécessite pas de langage de programmation ou de contrôleur indépendant et permet plus de possibilités d'application. Il dispose d'algorithmes de planification de mouvement, qui permettent aux programmeurs de planifier plus facilement les trajectoires des robots pour les applications, ainsi qu'une combinaison de mouvements pour l'ensemble de la cinématique du robot. Logiciel de mouvement amélioré avec une conception de contrôle groupée qui fonctionne et consomme moins de ressources grâce aux contrôleurs d'automatisation programmable (PAC) de Rockwell Automation.
Principales spécifications

Charge maximale du robot: 5 kg
Nombre d'axes: 6
Portée horizontale maximale: 895 mm
Portée verticale maximale: 1 560 mm
Répétabilité: ± 0,03 mm
Contrôleur: DX200, FS100, MLX200

Plage de mouvement (°)

Axe S: ± 170 °
Axe L: - 65 ° / + 150 °
Axe U: -138 ° / + 255 °
Axe R: ± 190 °
Axe B: ± 135 °
Axe T: ± 360 °

Vitesse maximale (° / s)

Axe S: 270 ° / s
Axe L: 280 ° / s
Axe U: 300 ° / s
Axe R: 450 ° / s
Axe B: 450 ° / s
Axe T: 720 ° / s

Applications de robot

Soudage à l'arc
Assemblée
Emballage de cas
Machine à tendre
Transfert de pièce
Choisir et placer

Applications

Soudage à arc , Manipulation des pièces , Assemblage de pièces
