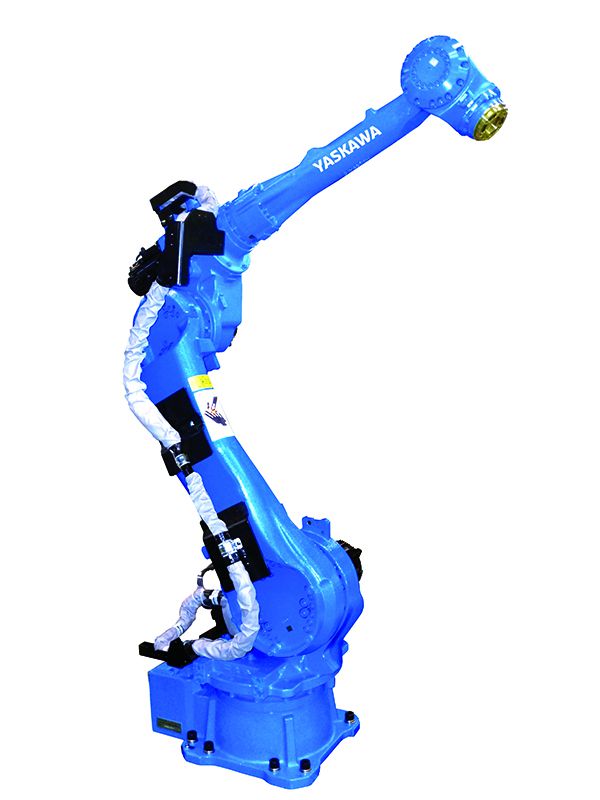

Motoman MH50 II-35

En attente de plus de stock

Le robot MH50 II-35 d'une capacité de charge de 50 kg et d'une portée de bras de 2 061 mm offre des performances élevées dans les procédés de revêtement, de distribution, de coupe de matériaux et de manutention. a un petit rayon d'interférence qui permet de travailler avec d'autres robots réduisant l'espace au sol pour faciliter l'assemblage, est très fiable, gère la grande vitesse et la flexibilité permettant une grande variété d'applications.

Contrôleur DX200
DX200 est l'un des contrôleurs d'architecture système robustes de haute fiabilité et d'efficacité au niveau du système pour les cellules de travail robotiques. Variété de connexions réseau de bus de terrain. Les zones d'interférence dynamiques protègent le bras du robot et permettent une prévention avancée des collisions. Permet jusqu'à trois axes auxiliaires / externes et peut être monté à distance. fournit:
Flexibilité d'application
Haute productivité
Coûts d'intégration minimaux
Flexibilité d'application
Fiabilité et efficacité énergétique accrues.
Capacité de maintenance améliorée, temps de réparation moyen réduit (MTTR).
Unité de sécurité fonctionnelle de niveau de performance (FSU) de catégorie 3.
Contrôle de plusieurs robots de jusqu'à 8 robots / 72 axes avec un mouvement synchronisé entre les appareils.
Le contrôle avancé du mouvement du robot (ARM) fournit une planification de la productivité et de la trajectoire élevée.
Pendentif petit et léger avec écran tactile couleur de programmation Windows® CE avec plusieurs possibilités de visualisation de la fenêtre.
Principales spécifications

Charge maximale du robot: 35 kg
Nombre d'axes: 6
Portée horizontale maximale: 2 538 mm
Portée verticale maximale: 4 448 mm
Répétabilité: ± 0,07 mm
Contrôleur: DX200

Plage de mouvement (°)

Axe S: ± 180 °
Axe L: + 135 ° / - 90 °
Axe U: + 251 ° / -160 °
Axe R: ± 360 °
Axe B: ± 125 °
Axe T: ± 360 °

Vitesse maximale (° / s)

Axe S: 180 ° / s
Axe L: 140 ° / s
Axe U: 178 ° / s
Axe R: 250 ° / s
Axe B: 250 ° / s
Axe T: 360 ° / s

Applications de robot

Appuyez sur tendant
Machine à tendre
Manipulation du matériel
Dispensing
Coupe de matière
enrobage

Applications

Tendance de la presse , Usinage , Manipulation des pièces , La mesure , Assemblage de pièces
