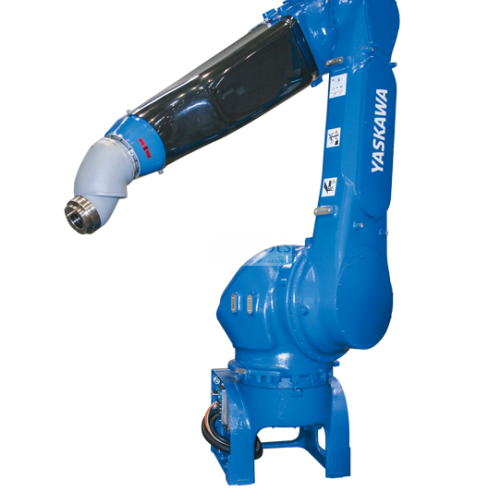

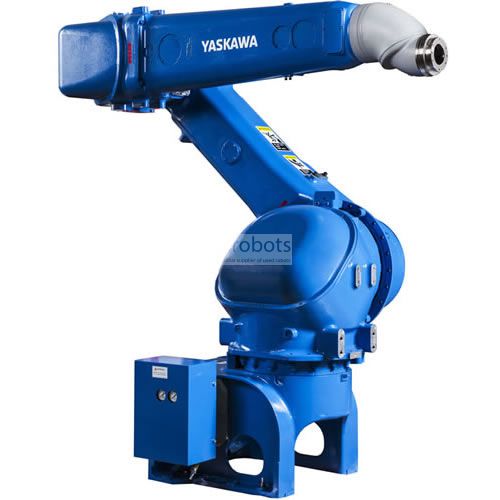

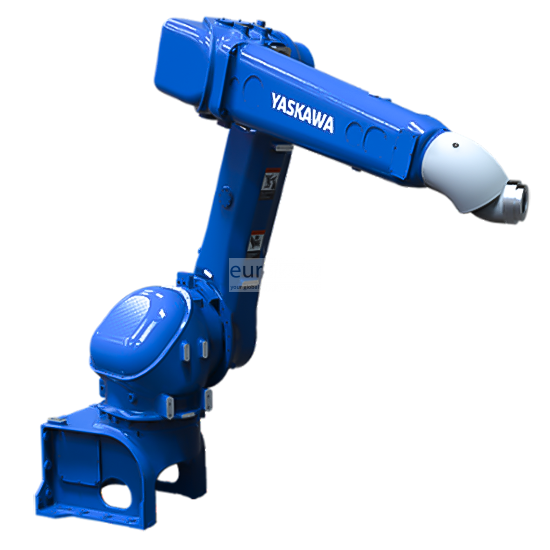

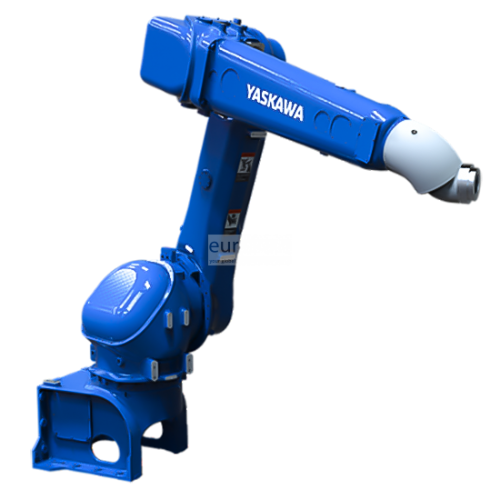

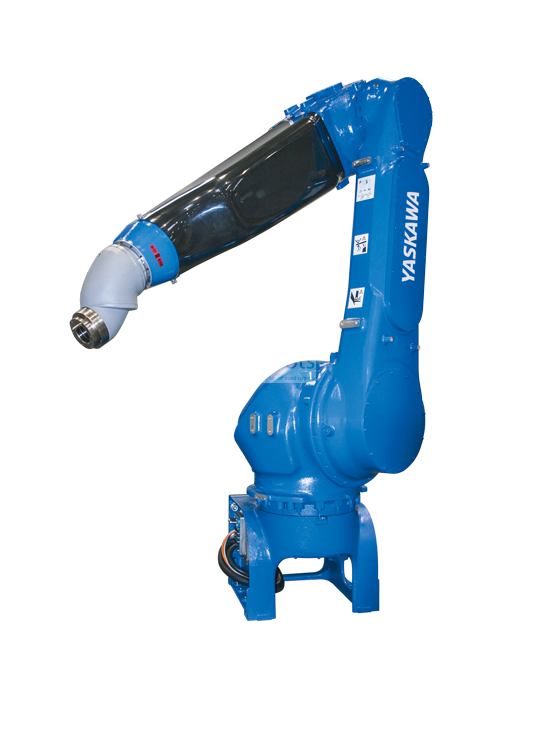

Robot Motoman MPX3500

En attente de plus de stock

Le MOTOMAN MPX3500 est un peintre rapide et polyvalent qui peut peindre la carrosserie, les pare-chocs, les équipements de construction, etc. La taille de la cabine de peinture est réduite dans un plan à haute densité, ce qui permet de gagner de la place. L'axe L n'a pas de décalage, permettant au manipulateur d'être installé plus près de la pièce à usiner, économisant ainsi de l'espace. Pour éviter d'interférer avec les tuyaux et les tubes du MOTOMAN MPX3500, ils peuvent être acheminés à travers la partie poignet. Le bras de traitement et la grande charge utile de ce robot permettent de monter de grands applicateurs en cloche, permettant une peinture multicolore. Le temps nécessaire à la formation de grandes cellules peut être réduit en transférant les données fournies pour un robot vers les données créées pour le robot de l'autre côté.

Contrôleur MOTOMAN DX200.

Le DX200 est l'un des contrôleurs d'architecture de système robustes de haute fiabilité et d'efficacité au niveau du système pour les cellules de travail robotiques. Variété de connexions réseau de bus de terrain. Des zones d'interférence dynamiques protègent le bras du robot et offrent une prévention avancée des collisions. Permet jusqu'à trois axes auxiliaires/externes et peut être monté à distance. fournit :

Flexibilité des applications.
Grande productivité.
Coûts d'intégration minimes.
Flexibilité des applications.
Fiabilité et efficacité énergétique accrues.
Capacité de maintenance améliorée, temps de réparation moyen (MTTR) réduit.
Unité de sécurité fonctionnelle (FSU) de niveau de performance de catégorie 3.
Contrôle de plusieurs robots jusqu'à 8 robots / 72 axes avec mouvement synchronisé entre les appareils.
Le contrôle avancé du mouvement du robot (ARM) offre une productivité élevée et une planification de trajectoire.
Suspension petite et légère avec écran tactile couleur de programmation Windows® CE avec de multiples possibilités de visualisation des fenêtres.

Spécifications principales

Charge maximale du robot : 15 kg
Nombre d'axes : 6
Portée maximale : 2 700 mm
Répétabilité : ± 0,15 mm
Contrôleur : DX200



Plage de mouvement (°)

Axe S : ±150°
Axe L : +140º/–65°
Axe U : +90º/–65°
Axe R : ±720°
Axe B : ±720°
Axe T : ±720º



Vitesse maximale (°/s)

Axe S : 100°/s
Axe L : 100°/s
Axe U : 110°/s
Axe R : 300°/s
Axe B : 360°/s
Axe T : 360/s



Applications robotiques

Peinture


Applications

La peinture
