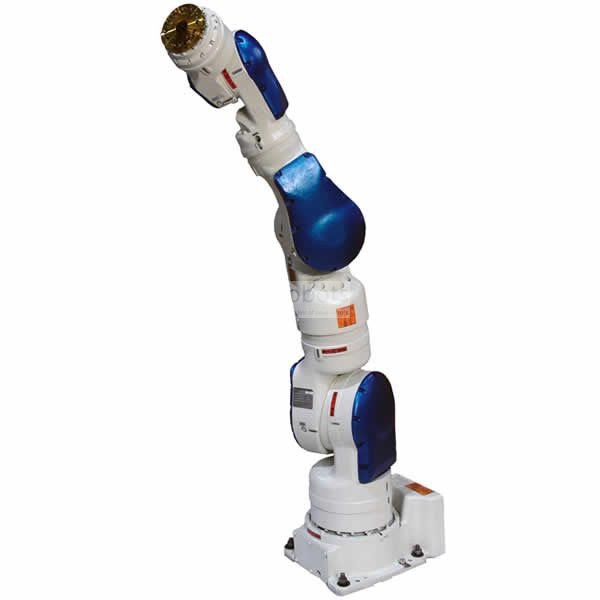

Motoman SIA10D

En attente de plus de stock

Le robot SIA10D avec une structure de bras mince, compact et puissant offre une flexibilité et augmente le mouvement, même dans les espaces confinés. Idéal pour les environnements dangereux avec une variété de positions de montage au sol, au mur et au plafond.

Caractéristiques du contrôleur DX100

Le contrôleur compact DX100 de Yaskawa avec une structure et un contrôle de processus avancés, offrant une plus grande liberté à l'utilisateur même dans le concept d'une cellule automatisée:

• Système de contrôle multirobot avec jusqu'à 8 robots / 72 axes de mouvement coordonnés.

• Architecture PC robuste, qui fournit un contrôle au niveau du système pour les cellules de travail robotisées.

• Connexions à l'arrière de l'armoire de commande pour optimiser l'espace intérieur

• Traitement de logique à relais intégré; 4 096 adresses d'E / S

• Variété de connexions réseau de bus de terrain

• Connexion au serveur haute vitesse

• Les panneaux I / F (10) montrent l'IHM sur le pendentif

• Advanced Motion Control Robot (ARM) pour une productivité accrue et un temps d'apprentissage minimal

• Économie d'énergie jusqu'à 25%

• Temps de réparation (MTTR)

• Entretien facile avec fonction pour vérifier l'état du réducteur, fonction de diagnostic du matériel, amélioration de la résolution des problèmes et récupération des alarmes

• Le slot flash compact et le port USB facilitent les sauvegardes de la mémoire

• Le pendentif de programmation Windows® CE, petit et léger, est doté d'un écran tactile couleur avec possibilité d'affichage à plusieurs fenêtres.

Spécifications principales

Charge maximale du robot: 10 kg
Nombre d'axes: 7
Portée horizontale maximale: 720 mm
Portée verticale maximale: 1 203 mm
Répétabilité: ± 0,1 mm
Contrôleur: DX100

Plage de mouvement (°)

Axe S: ± 180 °
Axe L: ± 110 °
Axe E: ± 170 °
Axe U: ± 135 °
Axe R: ± 180 °
Axe B: ± 110 °
Axe T: ± 180 °

Vitesse maximale (° / s)

Axe S: 170 ° / s
Axe L: 170 ° / s
Axe E: 170 ° / s
Axe U: 170 ° / s
Axe R: 200 ° / s
Axe B: 200 ° / s
Axe T: 400 ° / s

Applications robotiques

Assemblée
Moulage par injection
Inspection
Emballage
Entretien de la machine
Transfert de pièces

Applications

Chargement et déchargement de pièces , Manipulation des pièces , La mesure , Assemblage de pièces
