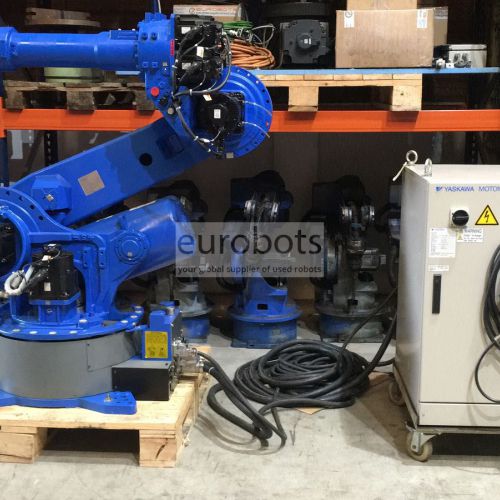

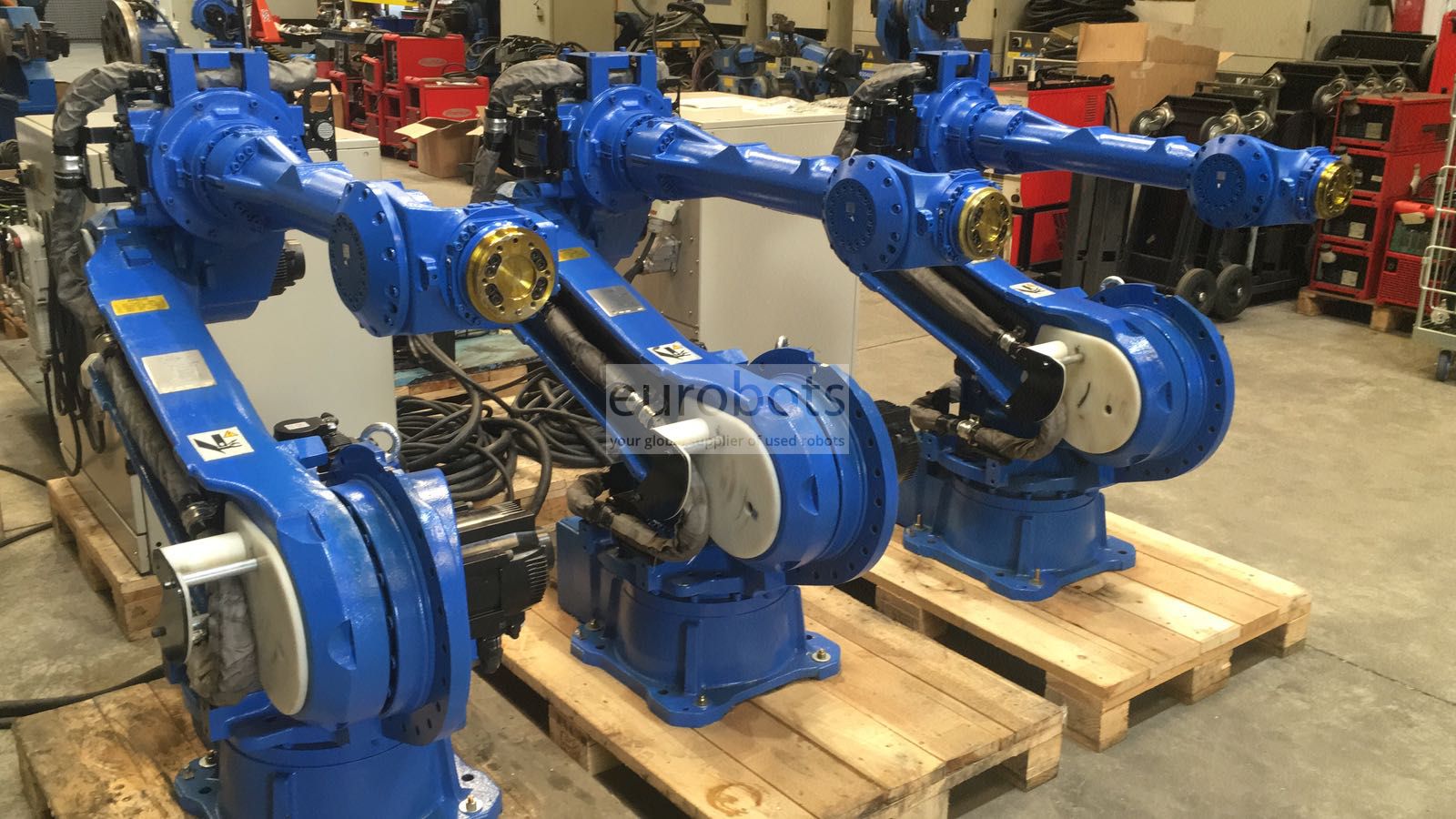

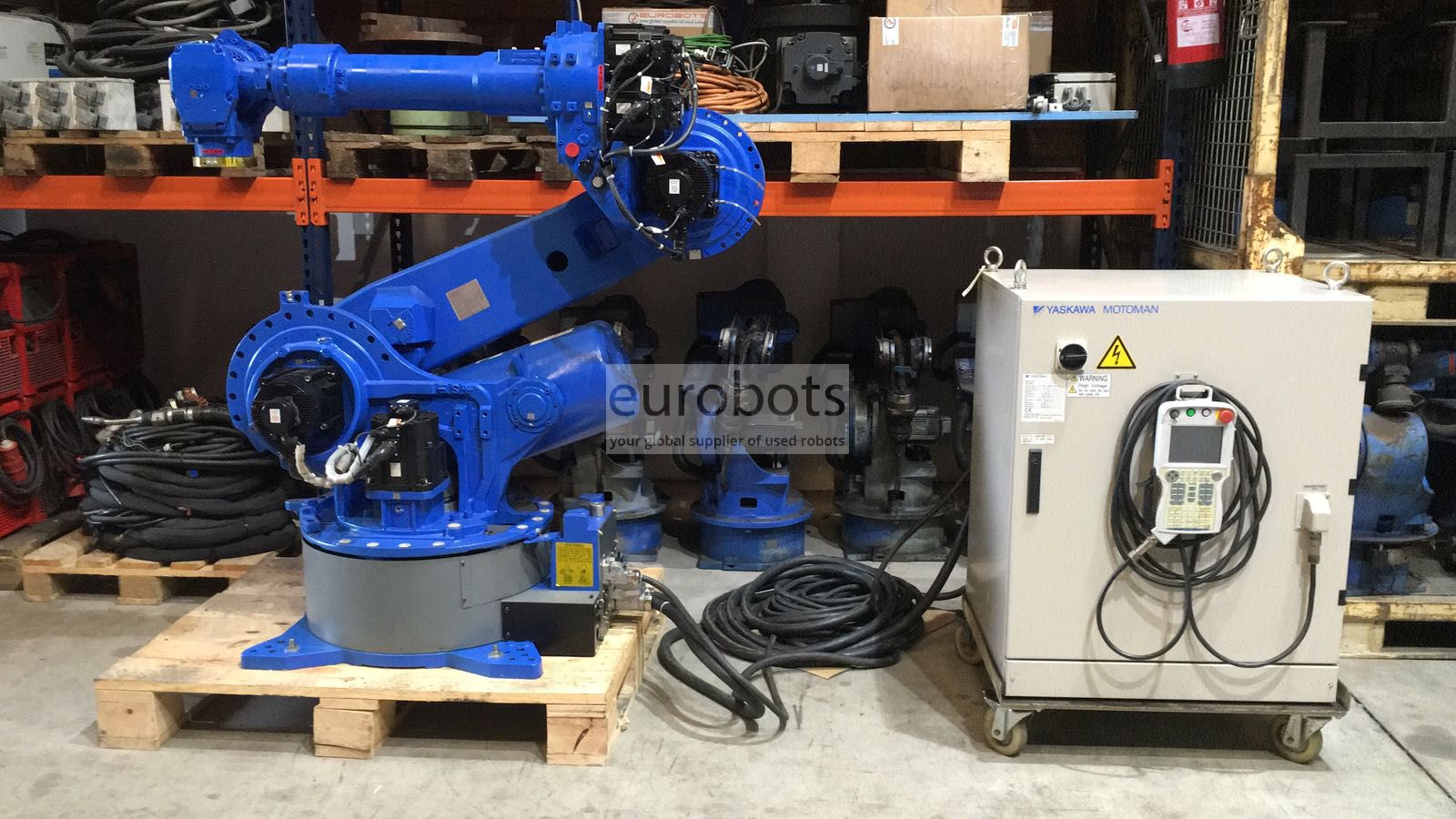

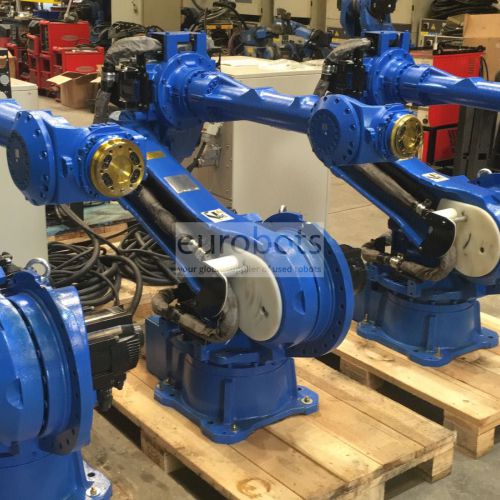

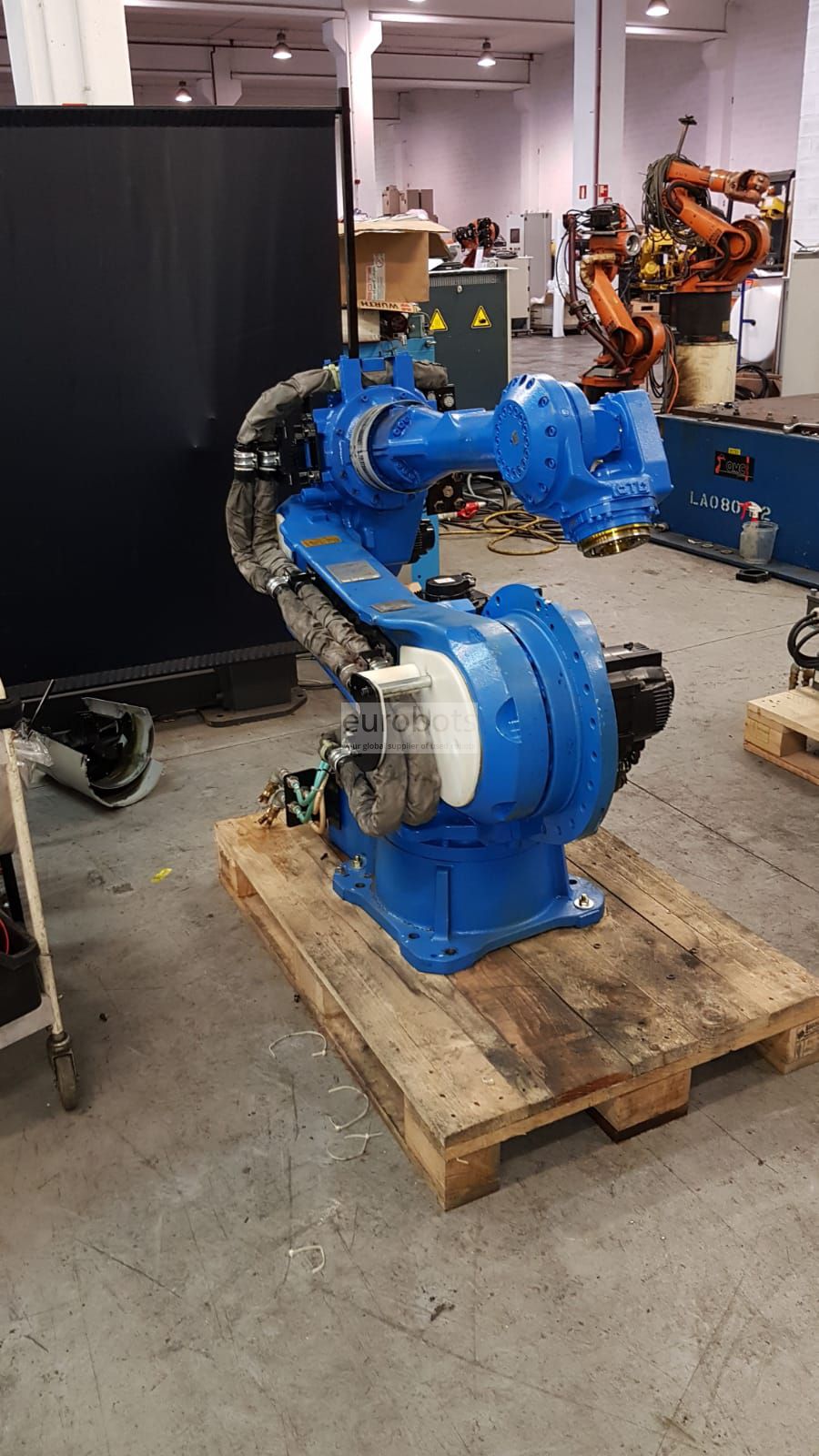

Robot Motoman MS80W (MH)

Le robot à six axes MS80W est un robot puissant et flexible, dispose de 5 lignes d'air pour une variété d'applications avec un système d'économie d'énergie qui réduit la consommation d'énergie jusqu'à 25%, a une configuration où vous pouvez éliminer plusieurs stations, offrant des lignes de production plus courtes. Sa vitesse et son accélération élevées réduisent les temps de cycle et augmentent la production.

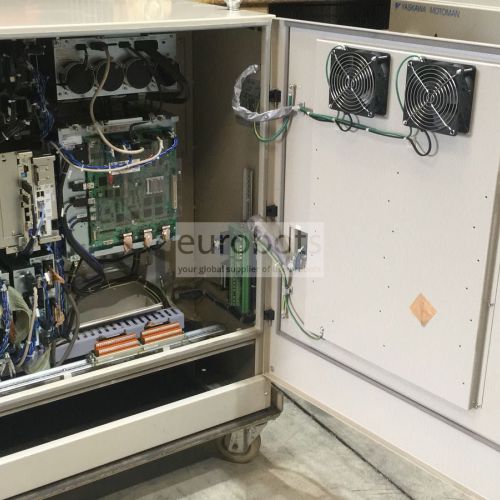

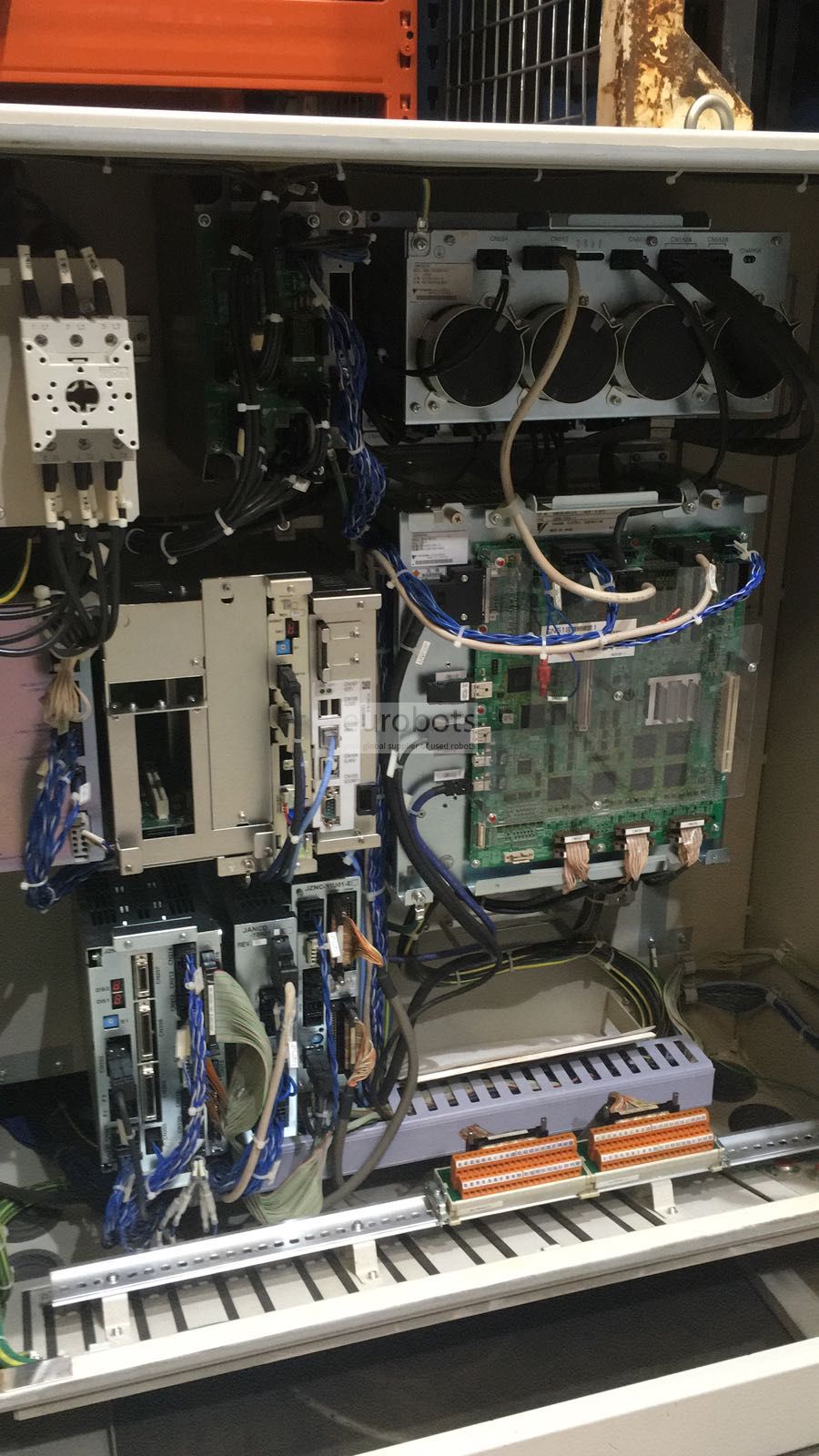

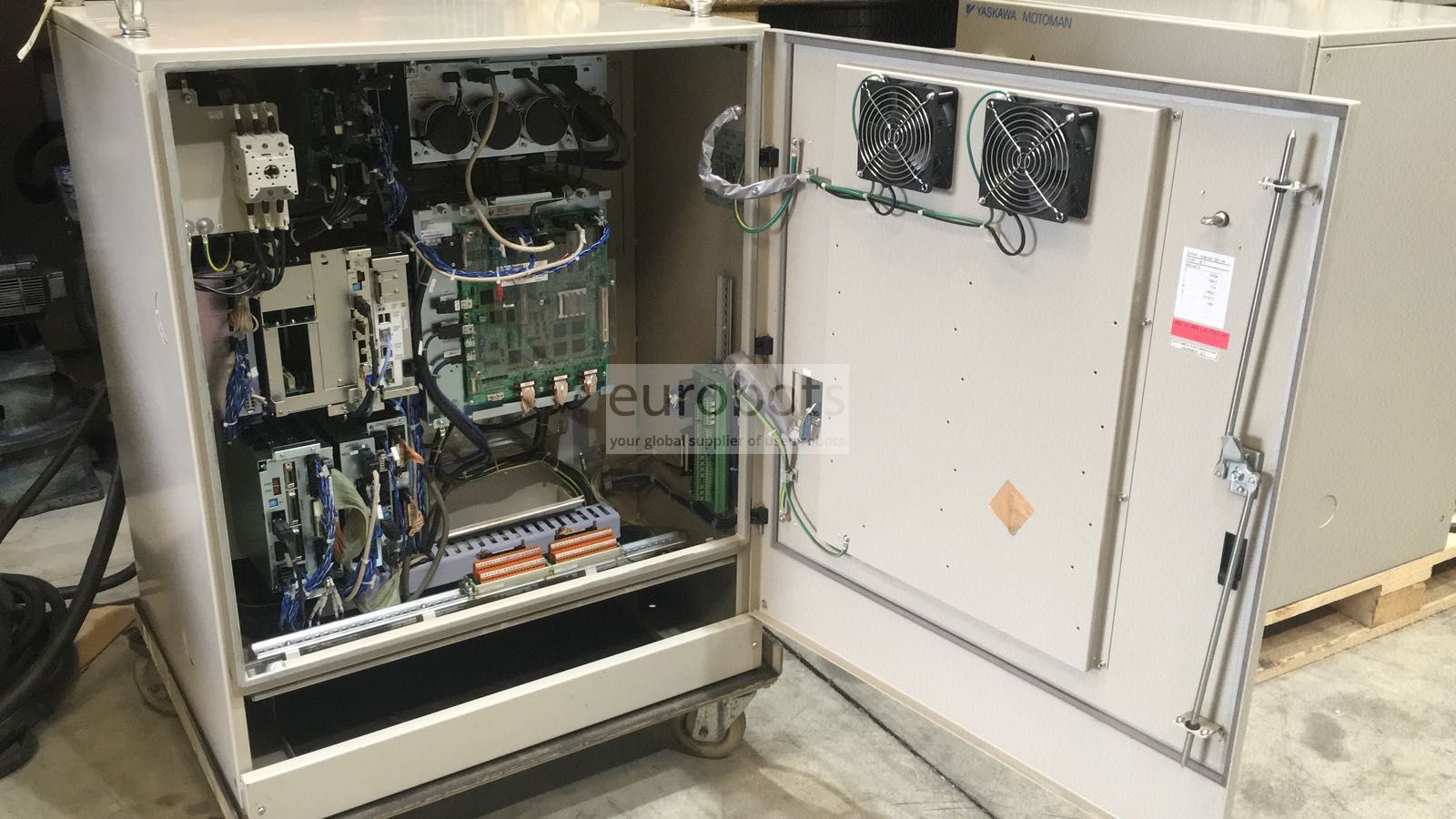

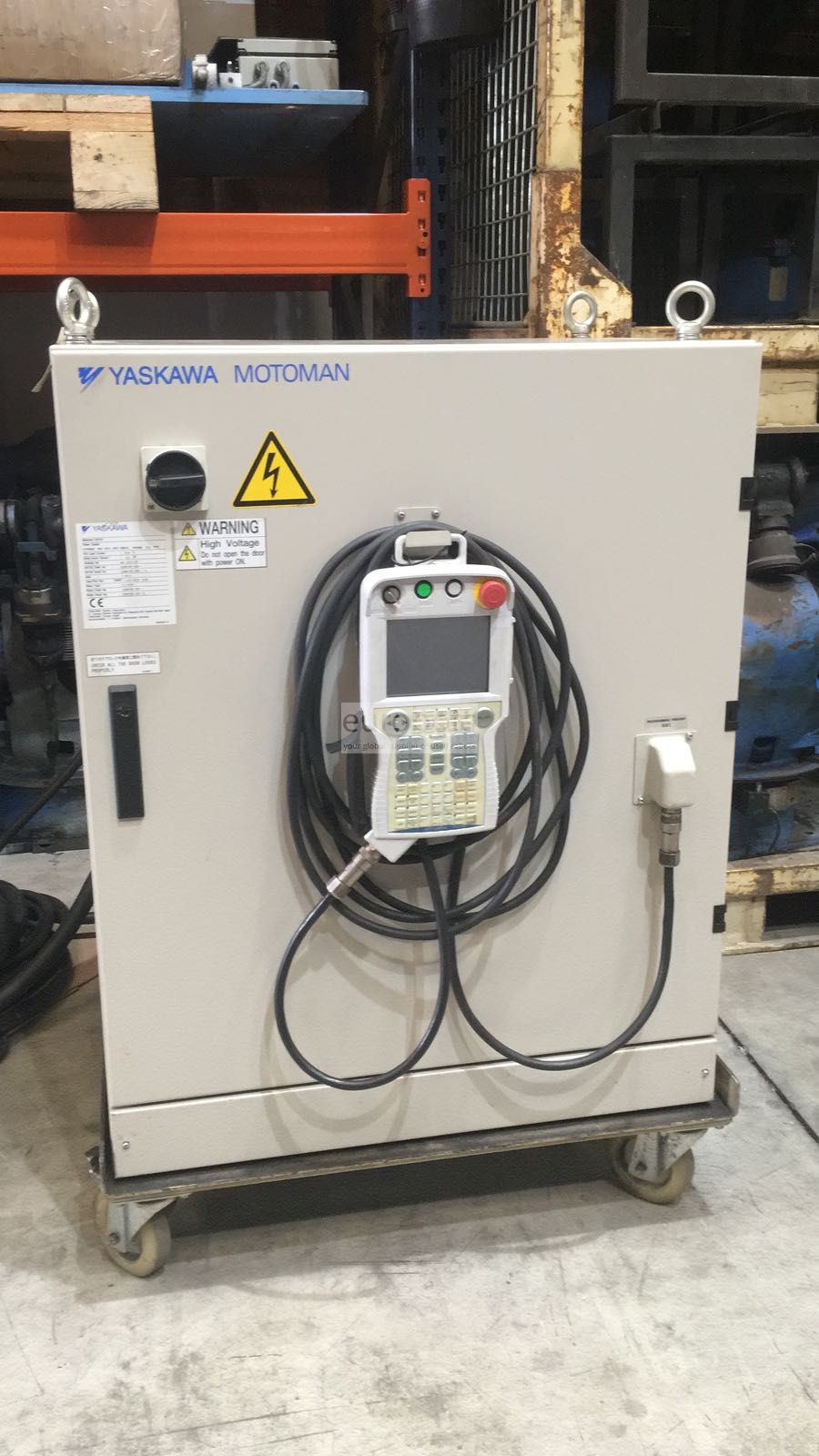

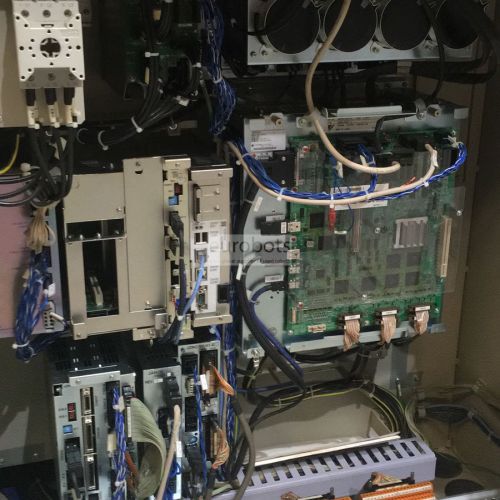

Caractéristiques du contrôleur DX100

Contrôleur compact DX100 de Yaskawa avec structure et contrôle de processus avancés, offrant une plus grande liberté à l'utilisateur même dans le concept d'une cellule automatisée:

• Système de contrôle multirobot avec jusqu'à 8 robots / 72 axes de mouvement coordonnés.

• Architecture PC robuste, qui fournit un contrôle au niveau du système pour les cellules de travail robotiques.

• Connexions à l'arrière de l'armoire de commande pour optimiser l'espace intérieur

• Traitement logique à relais intégré; 4096 adresses d'E / S

• Variété de connexions réseau bus de terrain

• Connexion au serveur haut débit

• Les panneaux I / F (10) montrent l'IHM sur le pendentif

• Advanced Robot Motion Control (ARM) pour une productivité accrue et un temps d'apprentissage minimal

• Économie d'énergie jusqu'à 25%

• Temps de réparation (MTTR)

• Maintenance facile avec fonction pour vérifier l'état du réducteur, fonction de durée de vie du diagnostic matériel, résolution améliorée des problèmes et récupération des alarmes

• Un emplacement pour flash compact et un port USB facilitent les sauvegardes de mémoire

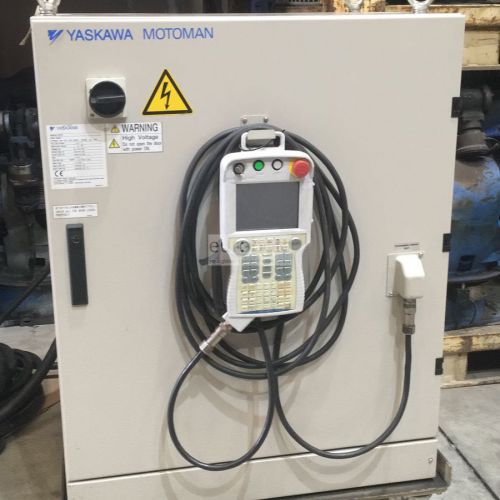

• Le petit et léger pendentif de programmation Windows® CE possède un écran tactile couleur avec une capacité d'affichage multi-fenêtres.

Spécifications principales

Charge maximale du robot: 80 kg
Nombre d'axe: 6
Portée horizontale maximale: 2061 mm
Portée verticale maximale: 3010 mm
Répétabilité: ± 0,07 mm
Contrôleur: DX100

Gamme de mouvement (°)

Axe S: ± 180 °
Axe L: + 155 ° / -90 °
Axe U: + 160 ° / -185 °
Axe R: ± 360 °
Axe B: ± 125 °
Axe T: ± 360 °

Vitesse maximale (° / s)

Axe S: 170 ° / s
Axe L: 140 ° / s
Axe U: 160 ° / s
Axe R: 230 ° / s
Axe B: 230 ° / s
Axe T: 350 ° / s

Applications robotiques

Coupe
Distribution
Entretien de la machine
presse
Formant
Die Cast

Applications

Soudage par points , Tendance de la presse , Manipulation des pièces , Soudage laser Nd-Yag
