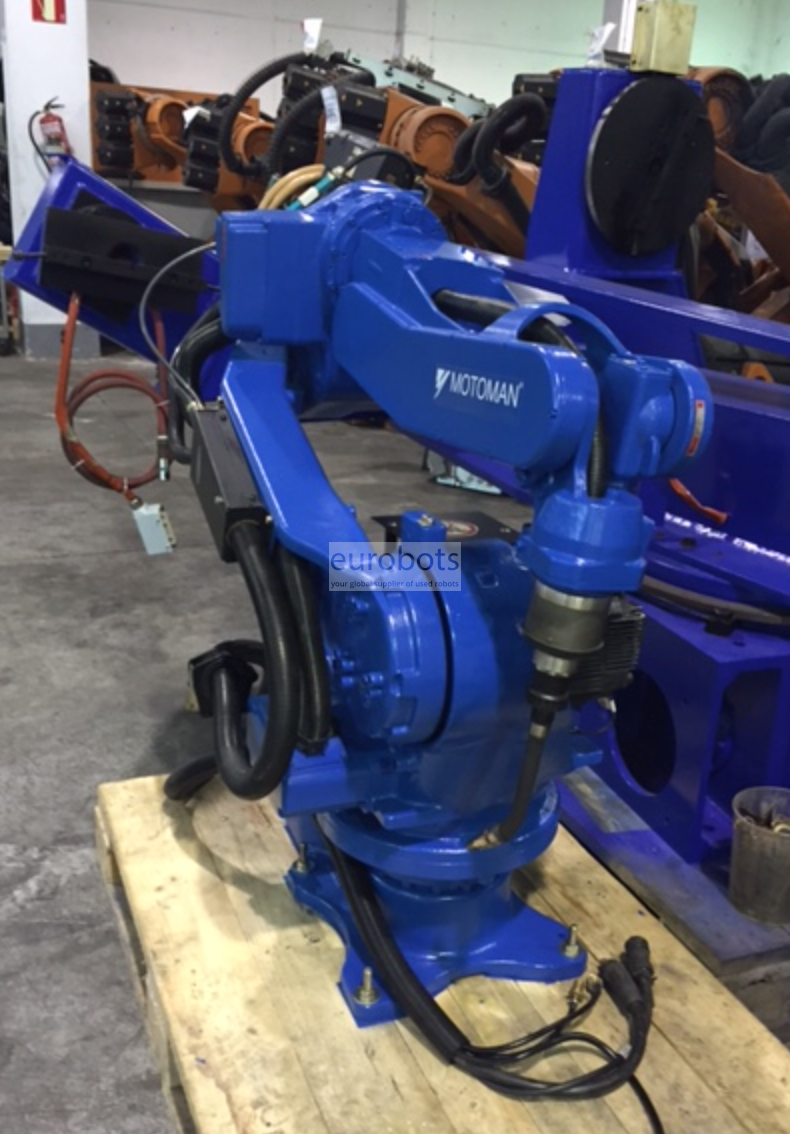

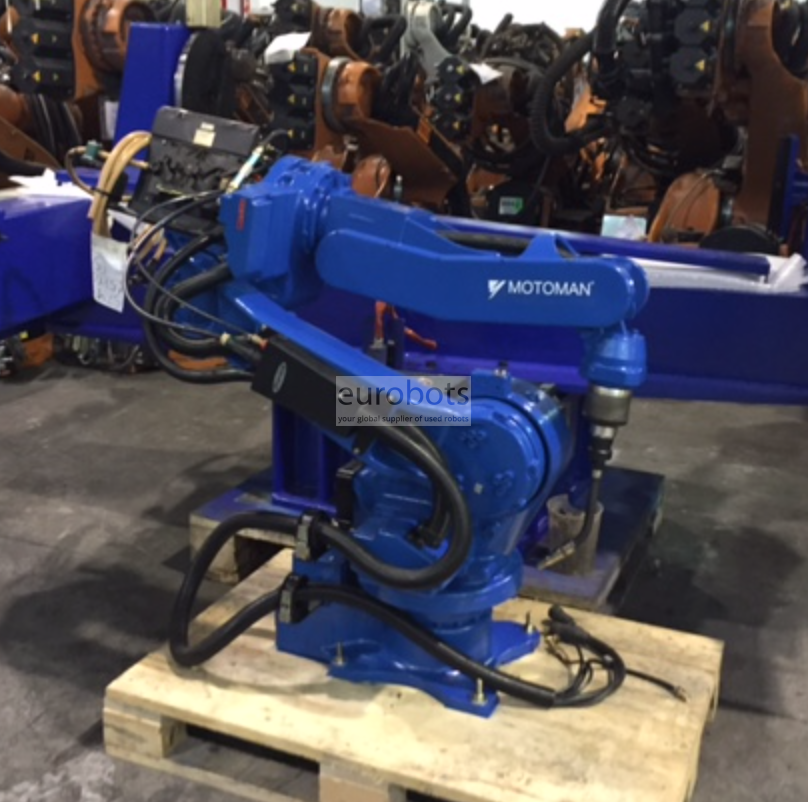

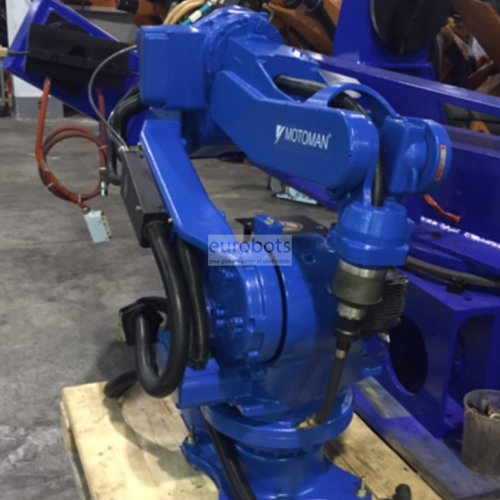

Motoman EA1800N avec Fronius TPS4000 Synergic soudage

Robot de soudage à l'arc à six axes de conception spéciale avec bras horizontal de 1806 mm. Ce qui rend ce robot unique, c'est que le paquet de flexibles de support complet est également traversé par les bras supérieurs et les axes de tête du robot, ce qui réduit les obstructions et entraîne une expansion de la plage de travail utilisable.

L'EA1800N est le premier robot de soudage à l'arc équipé d'un ensemble interne de flexibles.

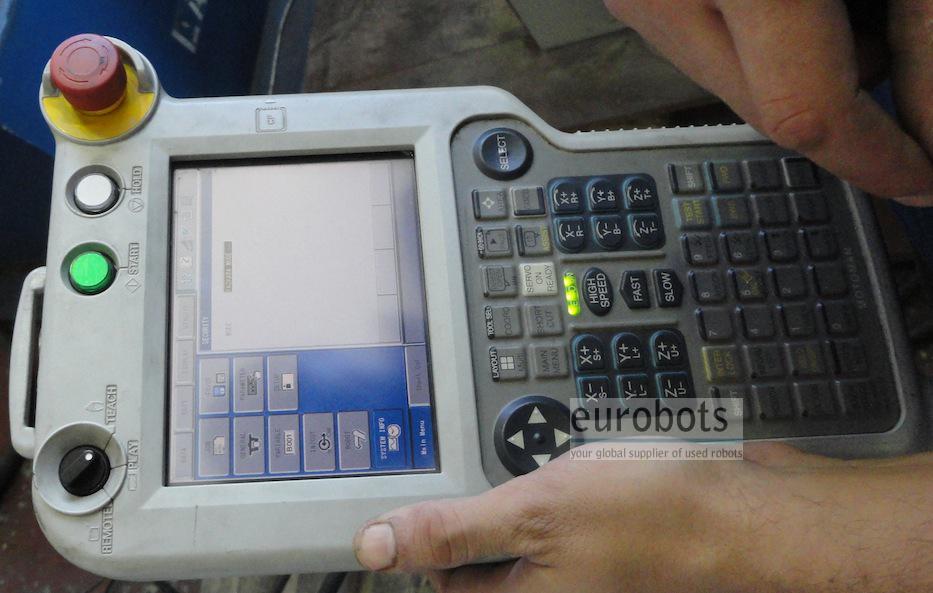

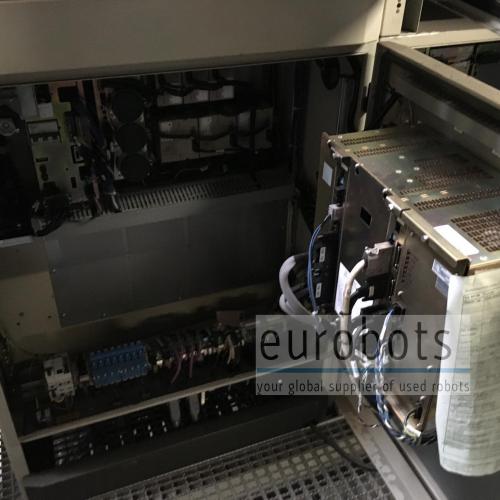

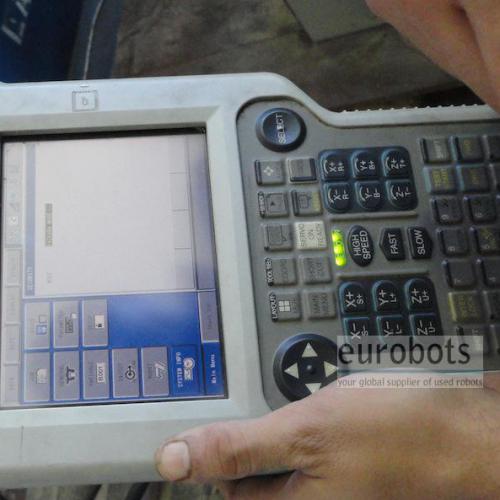

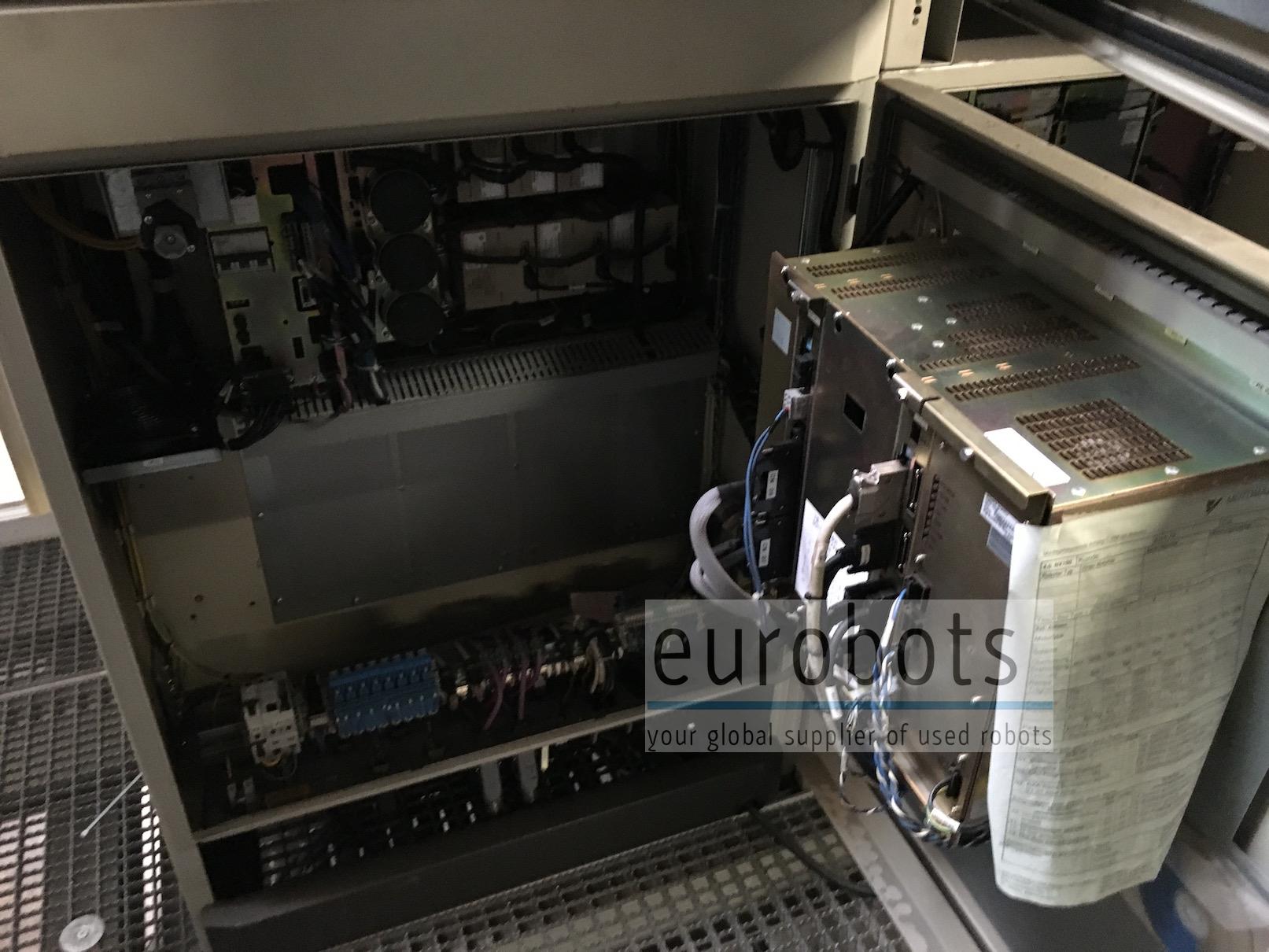

Équipé du puissant contrôleur Yaskawa Motoman NX100.
Ce système de soudage à l'arc est complété par:

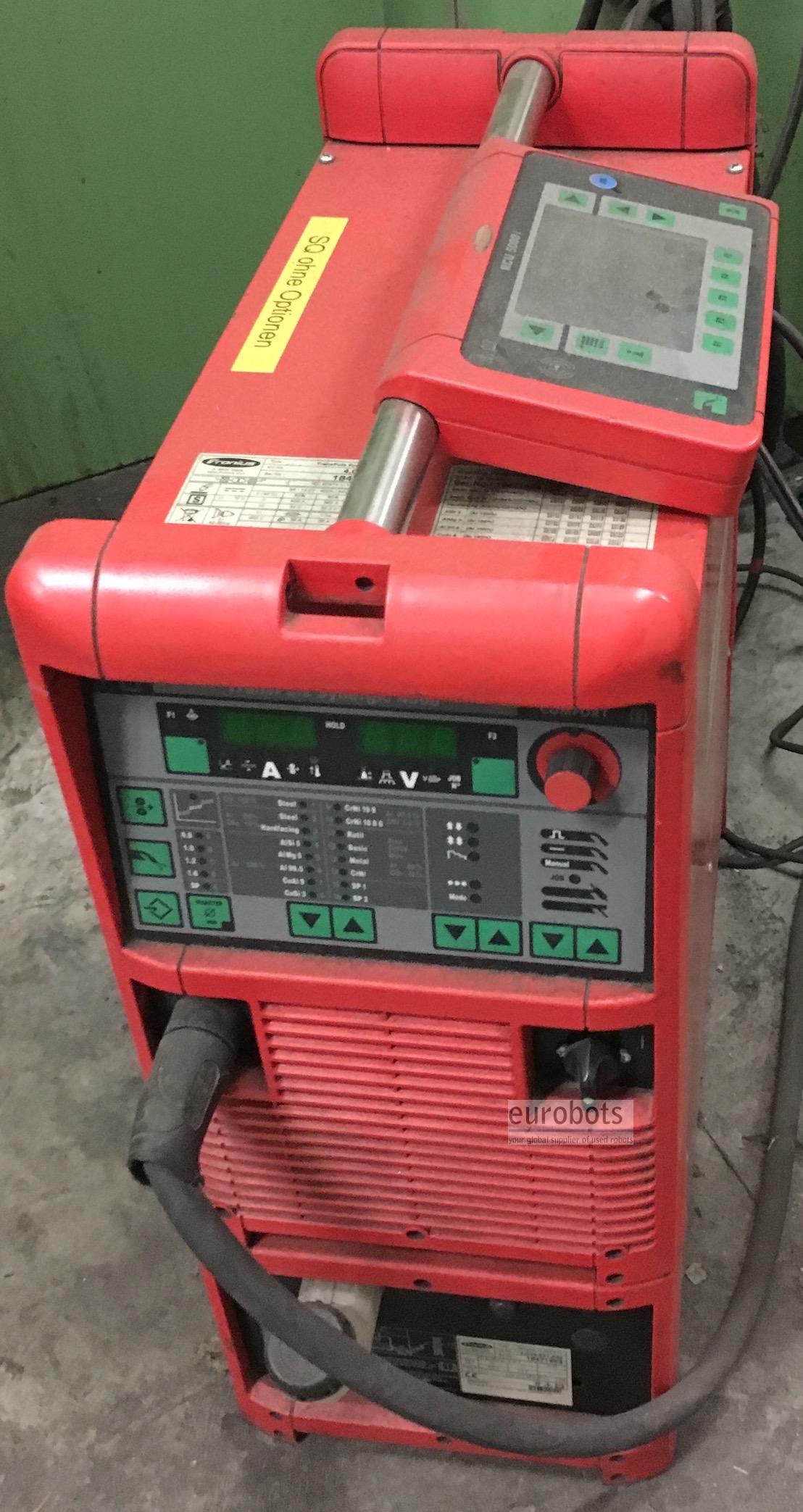

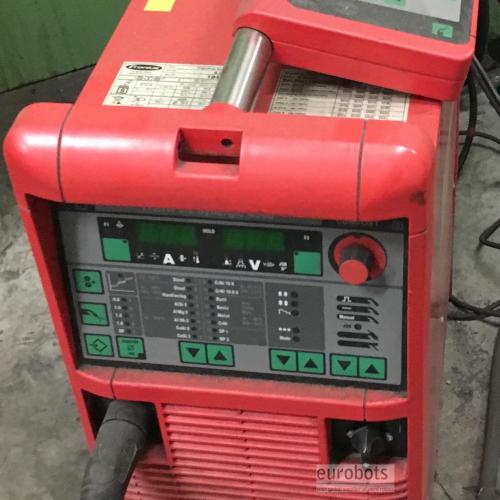

  • Source d'énergie synergique TPS 4000/5000 (400-500 Ampères) pour le soudage de l'acier au carbone, de l'aluminium et de l'acier inoxydable
  • Fronius soudage à l'arc torche, Push-pull, refroidi par liquide et chargeur automatique de fil

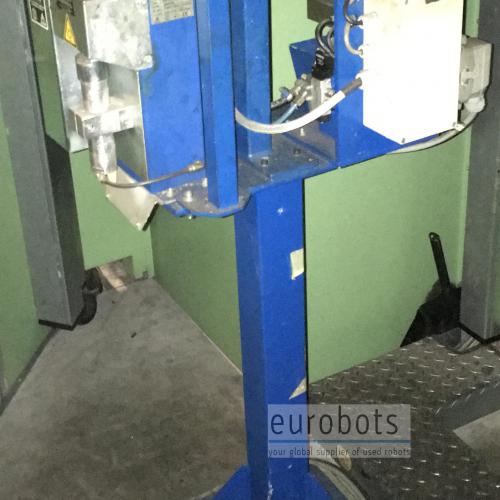

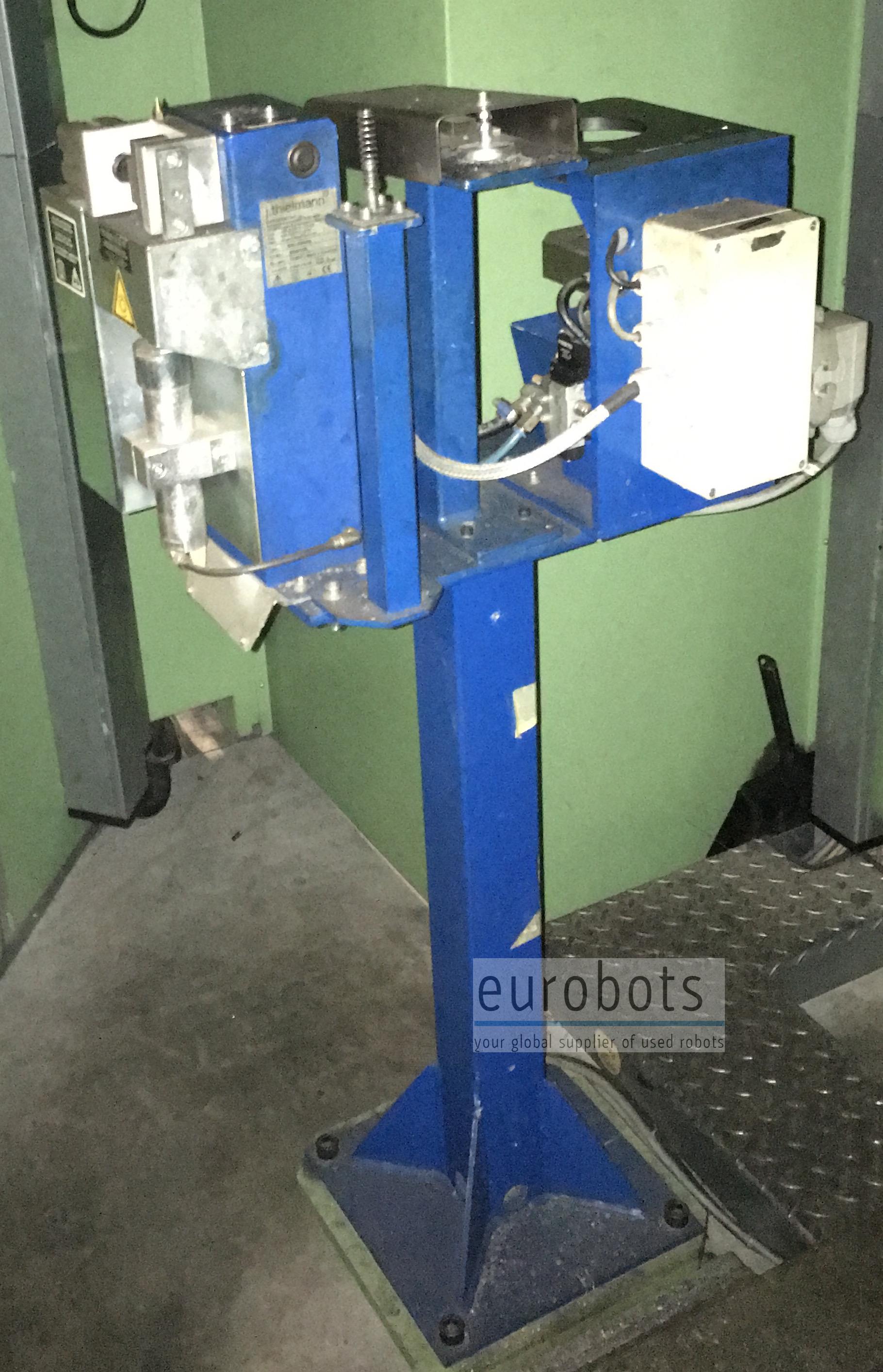

  • station de nettoyage de torche

Robot principales caractéristiques

  • Charge maximale du robot: 15 kg
  • Portée maximale: 1807 mm
  • Répétabilité: 0,08 mm
  • Contrôleur: NX100

Vitesse de mouvement du robot

  • Axe S: 195º / s
  • Axe L: 170º / s
  • Axe U: 175º / s
  • Axe R: 340º / s
  • Axe B: 340º / s
  • Axe T: 520º / s

Plage de mouvement

  • Axe S: + -180º / s
  • Axe L: + 155º, -100º
  • Axe U: + 210º, -175º
  • Axe R: + -175º
  • Axe B: + -180 / -45º
  • Axe T: + -200º

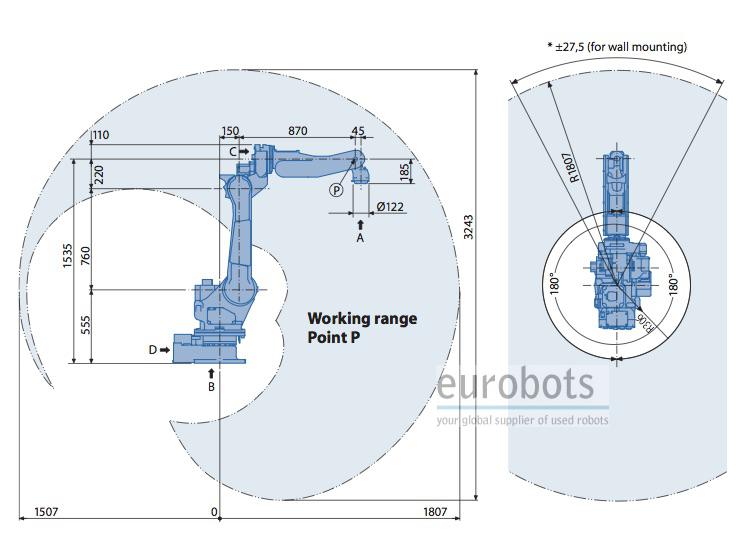

Diagrammes
