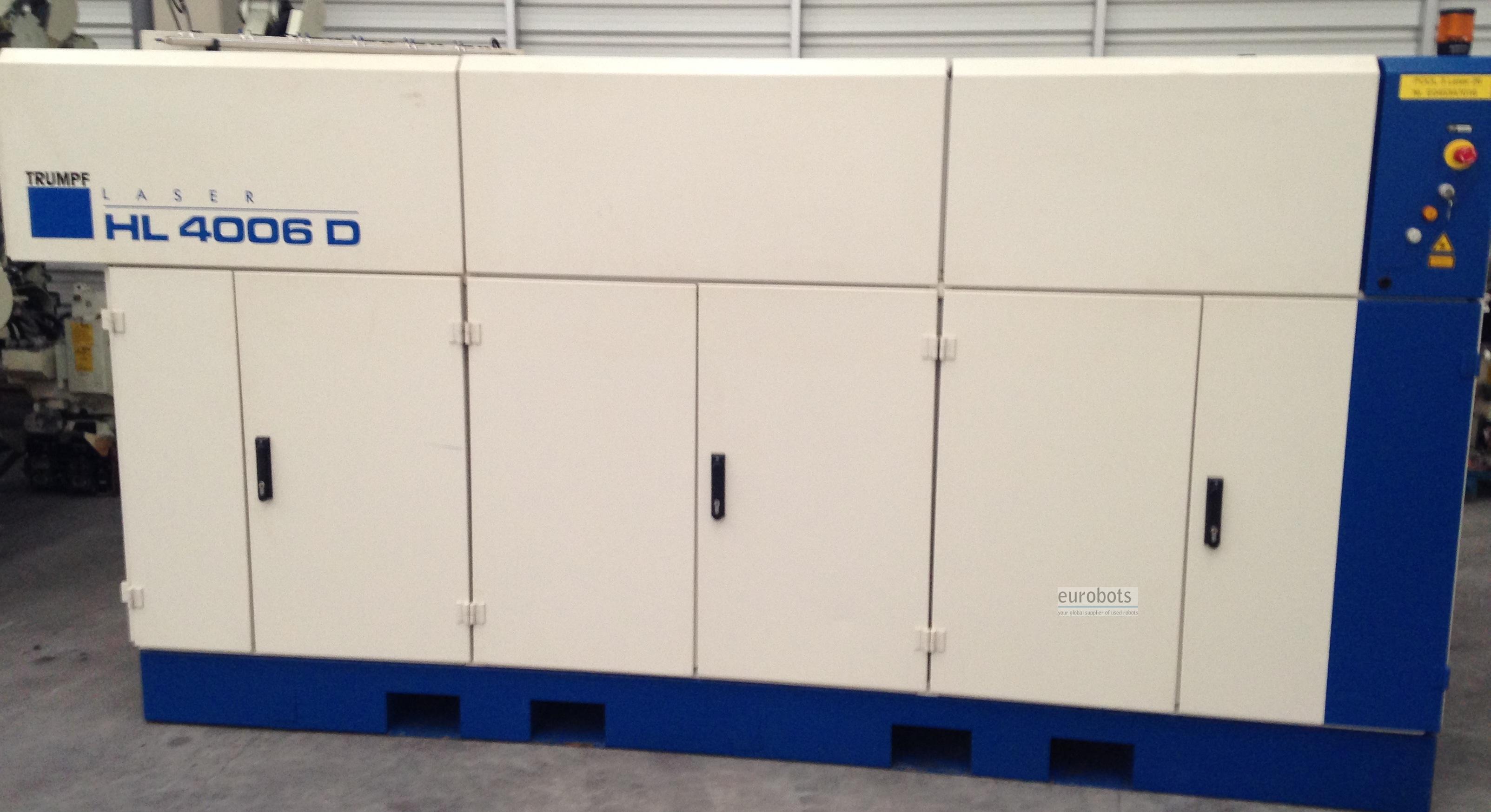

Trumpf HL 4006D

Année 2004. Nd: YAG laser à l'état solide, alimentation 4000W.

Lasers à semi-conducteurs cw TRUMPF ont des puissances laser jusqu'à 5 kilowatts et une qualité de plus de 25 mm • mrad du faisceau. La puissance indiquée est garantie à la pièce dans les pires conditions. Câbles de lumière laser flexibles portent le faisceau pour les postes de travail jusqu'à 100 mètres de distance. Intégration dans des lignes de fabrication en collaboration avec des robots est rapide et facile. Avec les lasers continus le soudage des matériaux très réfléchissants, comme l'aluminium et le cuivre, est possible.

Câble de lumière laser (micromètres): 600

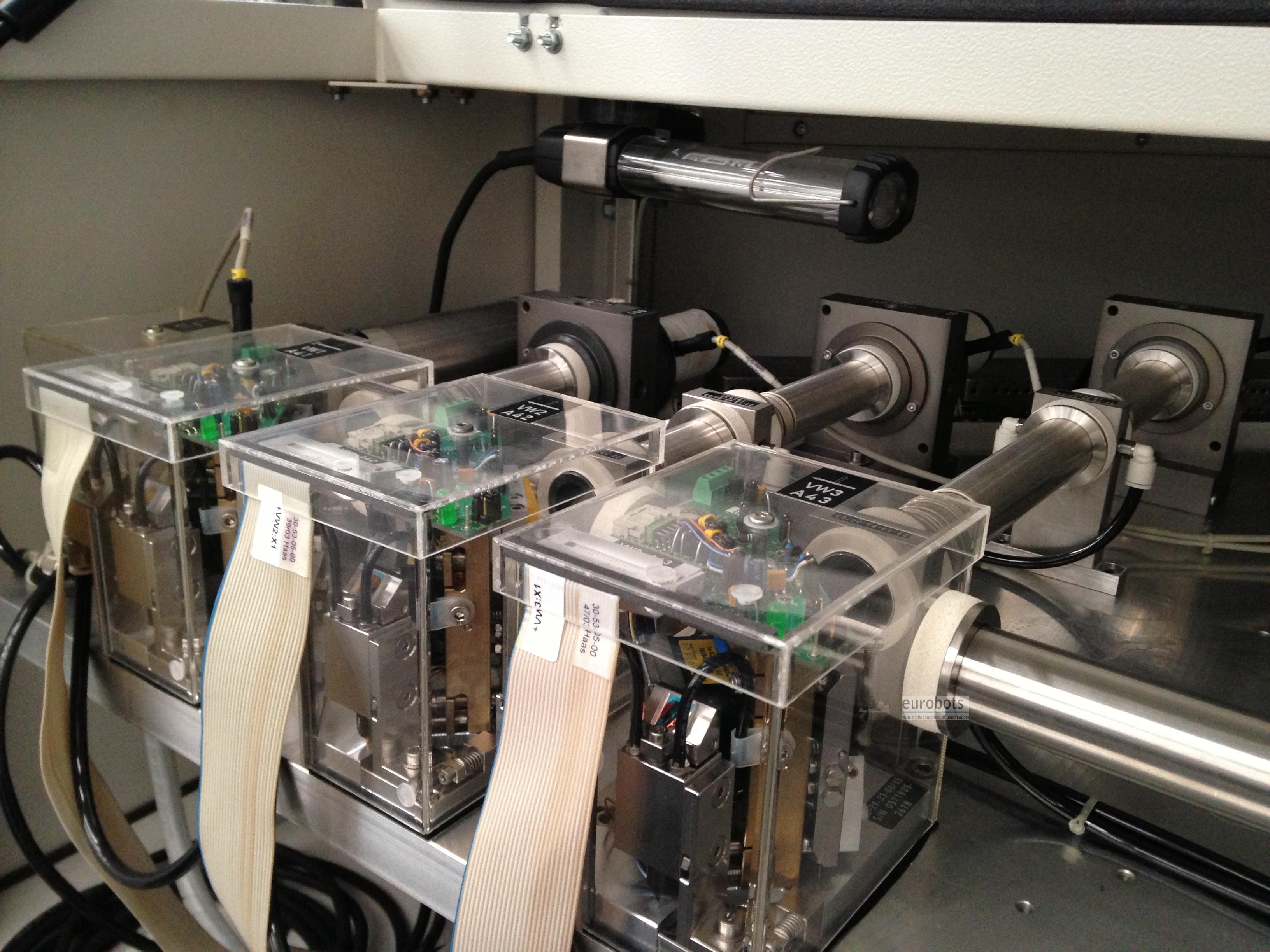

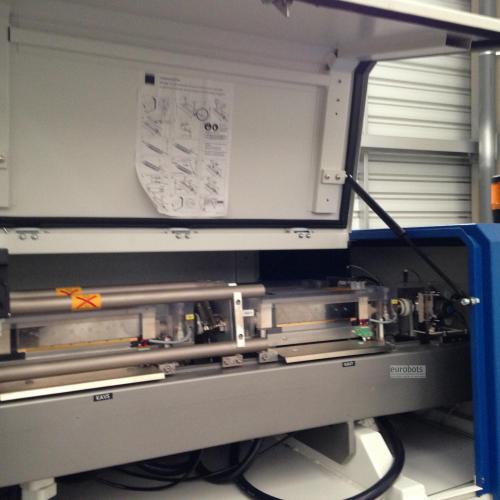

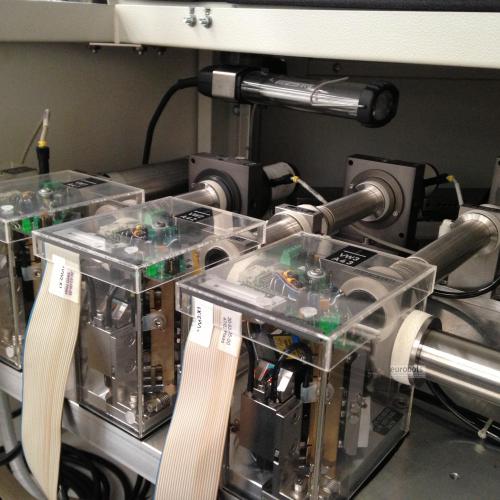

6 cavités

Système laser HL 4006D se compose de:

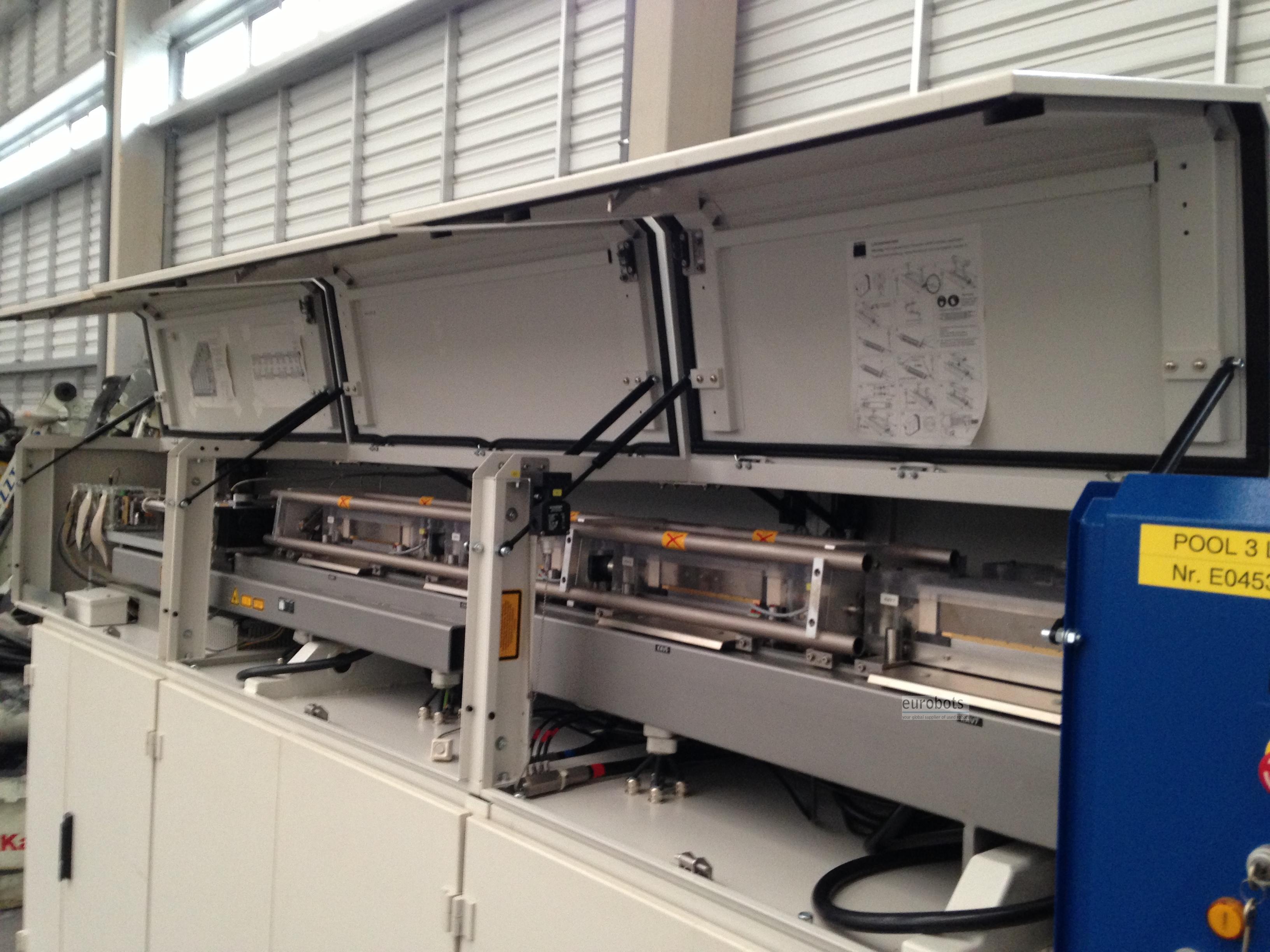

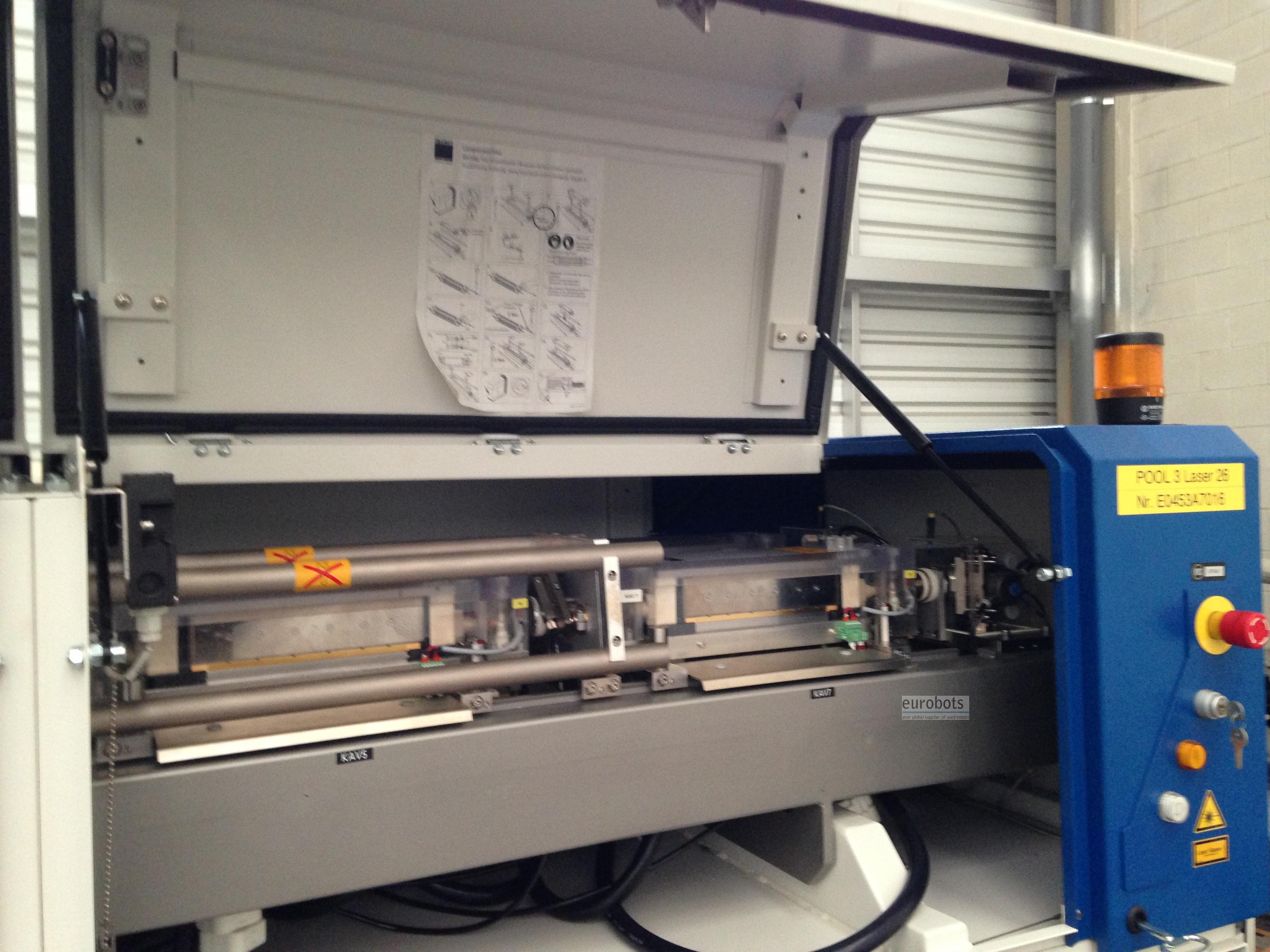

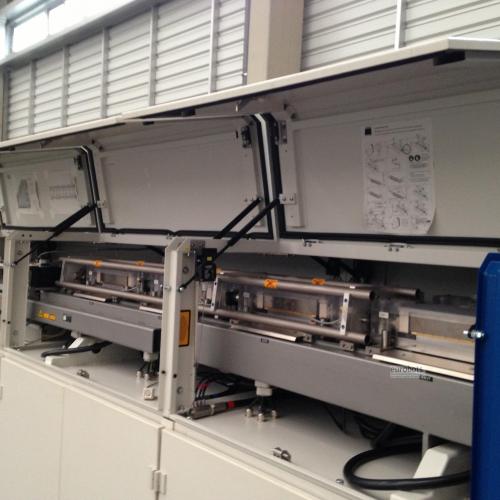

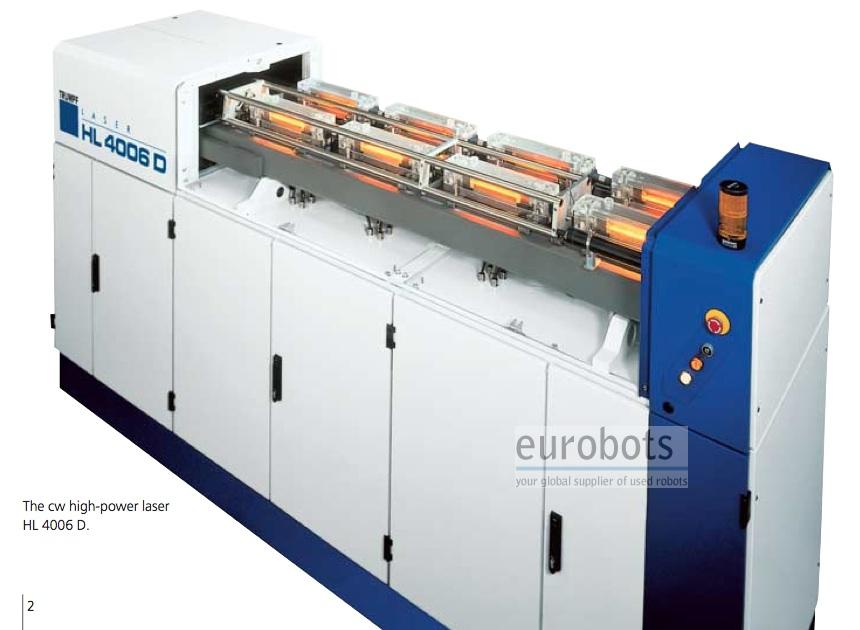

1) système laser et optique HL 4006D

2) Contrôle

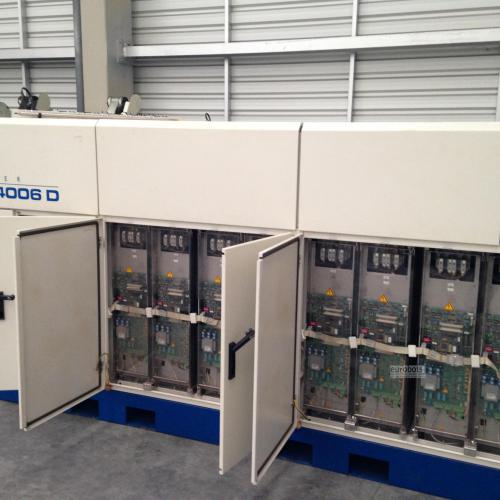

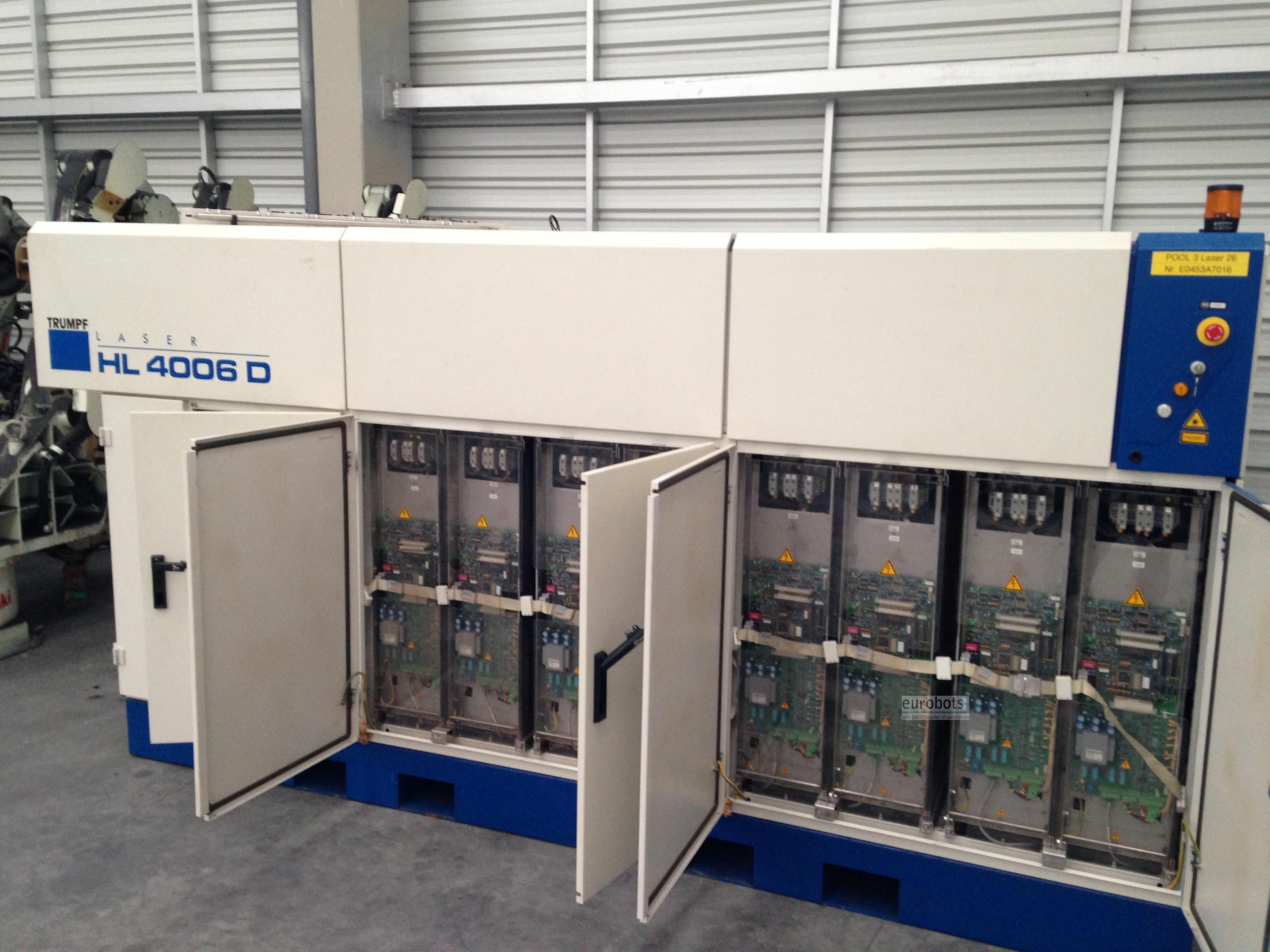

3) Les modules de puissance - connexion d'alimentation externe

4) Entrée d’électricité pour les lampes

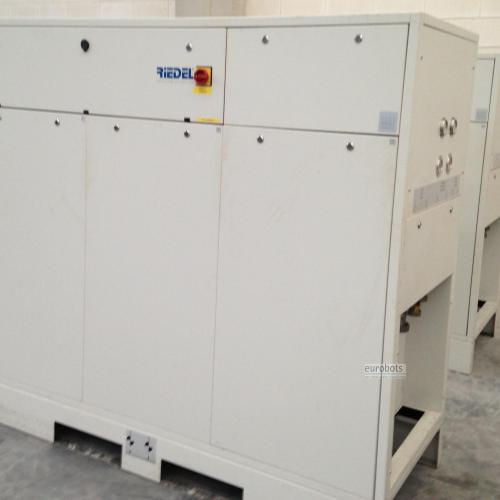

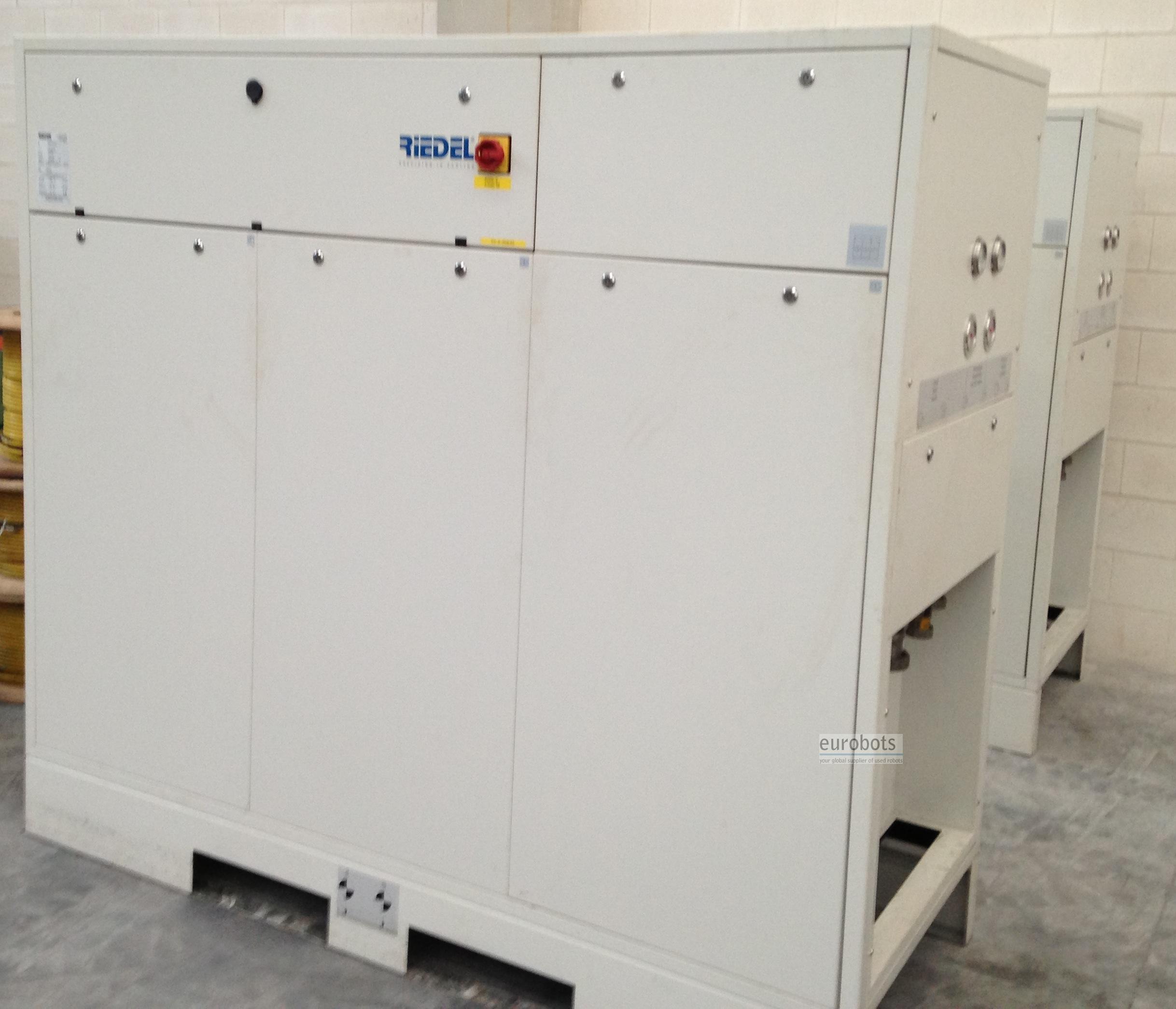

5) Réfrigération

6) Fibre optique

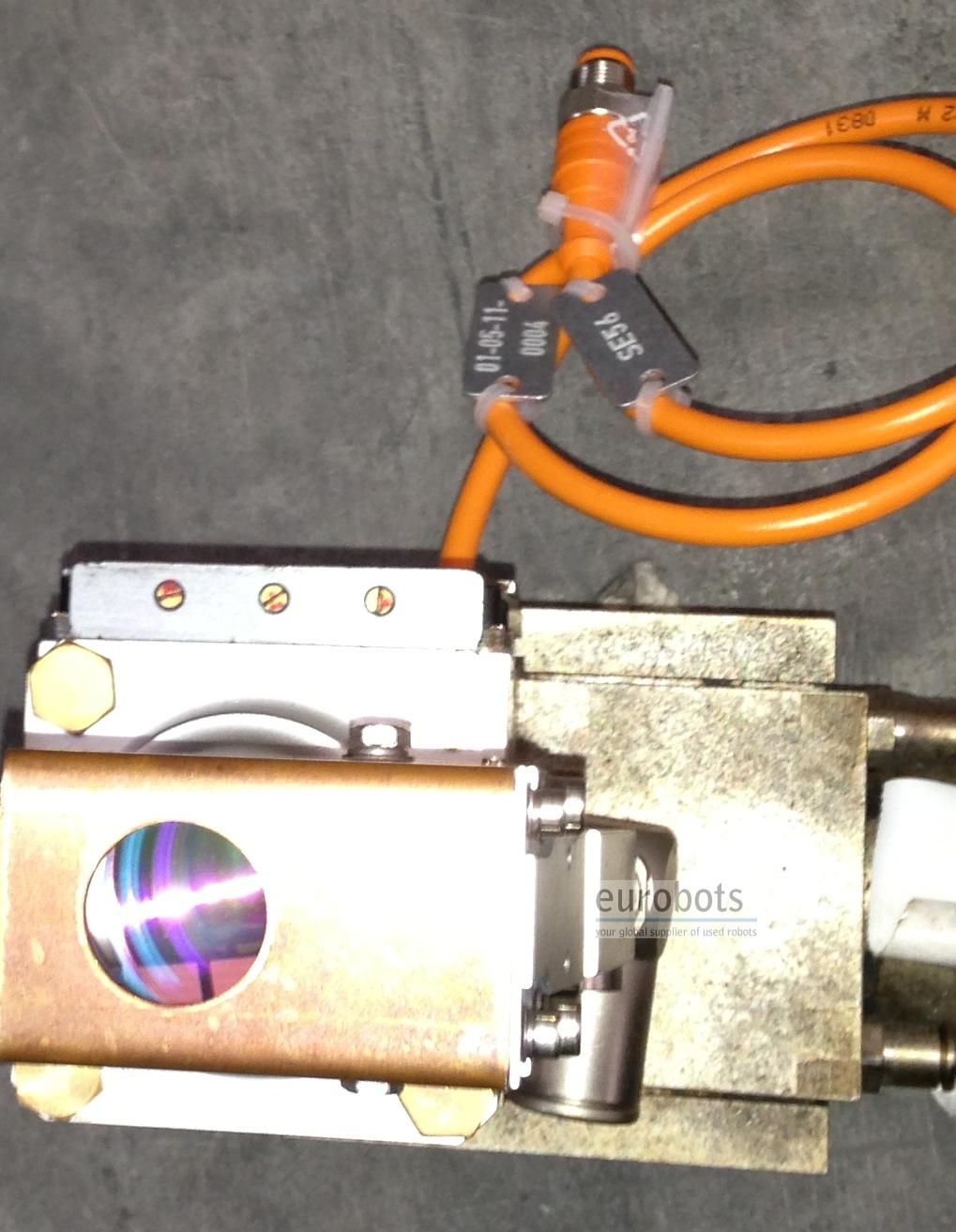

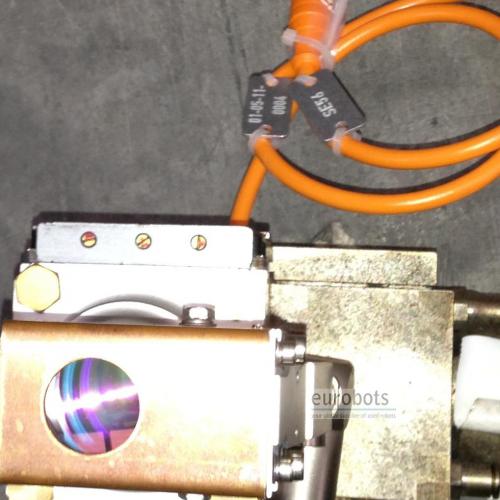

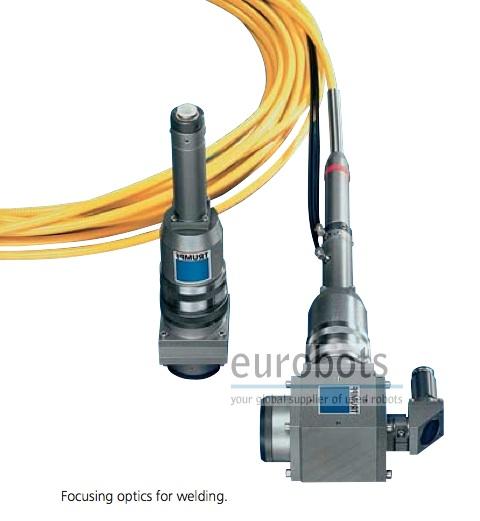

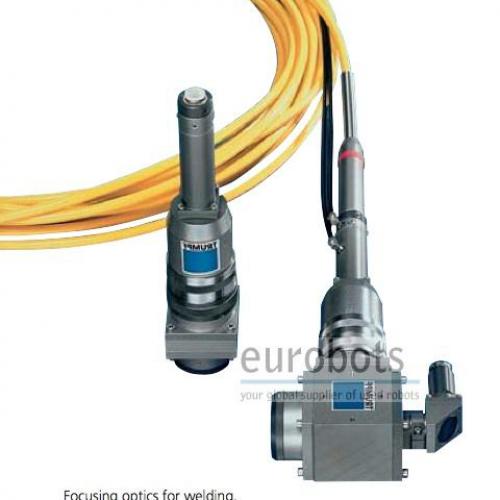

7) systèmes BEO usinage optiques -. Torches (il ya une torche pour chaque application. Torche Out est pour soudure tôles 1 mm)

Vous pouvez toujours acheter le flambeau spécifique pour votre application; soudage, découpage, couture, le traitement de surface des métaux)

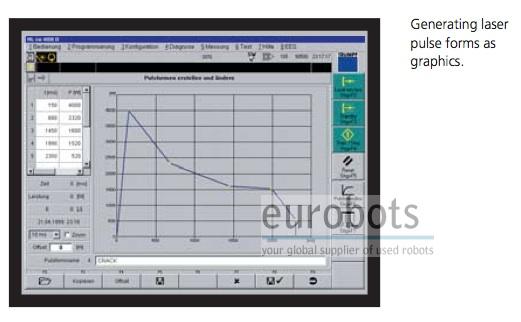

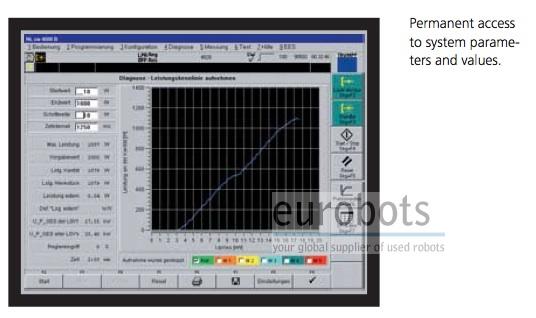

8) Ordinateur avec le logiciel WINLAS pour commander les paramètres.

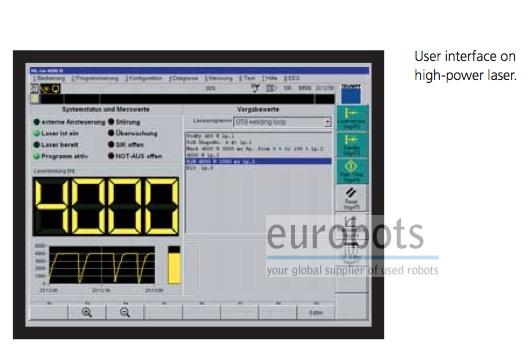

9) Panneau de commande

Caractéristiques techniques:

Puissance maxi de sortie [W]: 5400

Puissance nominale du laser [W]: 4000

Qualité Rayon [mm.mrad]: 25

Câble de lumière laser [micromètres]: 600

Puissance nominale [kW]: 125

Branchement électrique: 315 A

La consommation de puissance nominale à 15 ° C de température d'entrée: 15 m3 / h

Refroidissement gamme de température de l'eau en ° C: 22

Poids: 1500 kg

Dimensions L x H x D [mm]: 3200 x 1700 x 1250

Température ambiante: 10-40

Max. output power [W]: 5400
Nominal laser power [W]: 4000
Beam quality [mm.mrad]: 25
Laser light cable [micrometers]: 600
Nominal power consumption [KW]: 125
Electrical connection: 315 A
Nominal power consumption at 15ºC inlet temperature: 15 m3/h
Cooling water temperature range in ºC: 22
Weight: 1500 kg
Dimensions W X H X D [mm]: 3200 x 1700 x 1250
Ambient temperature: 10-40

Applications

Soudage laser Nd-Yag
